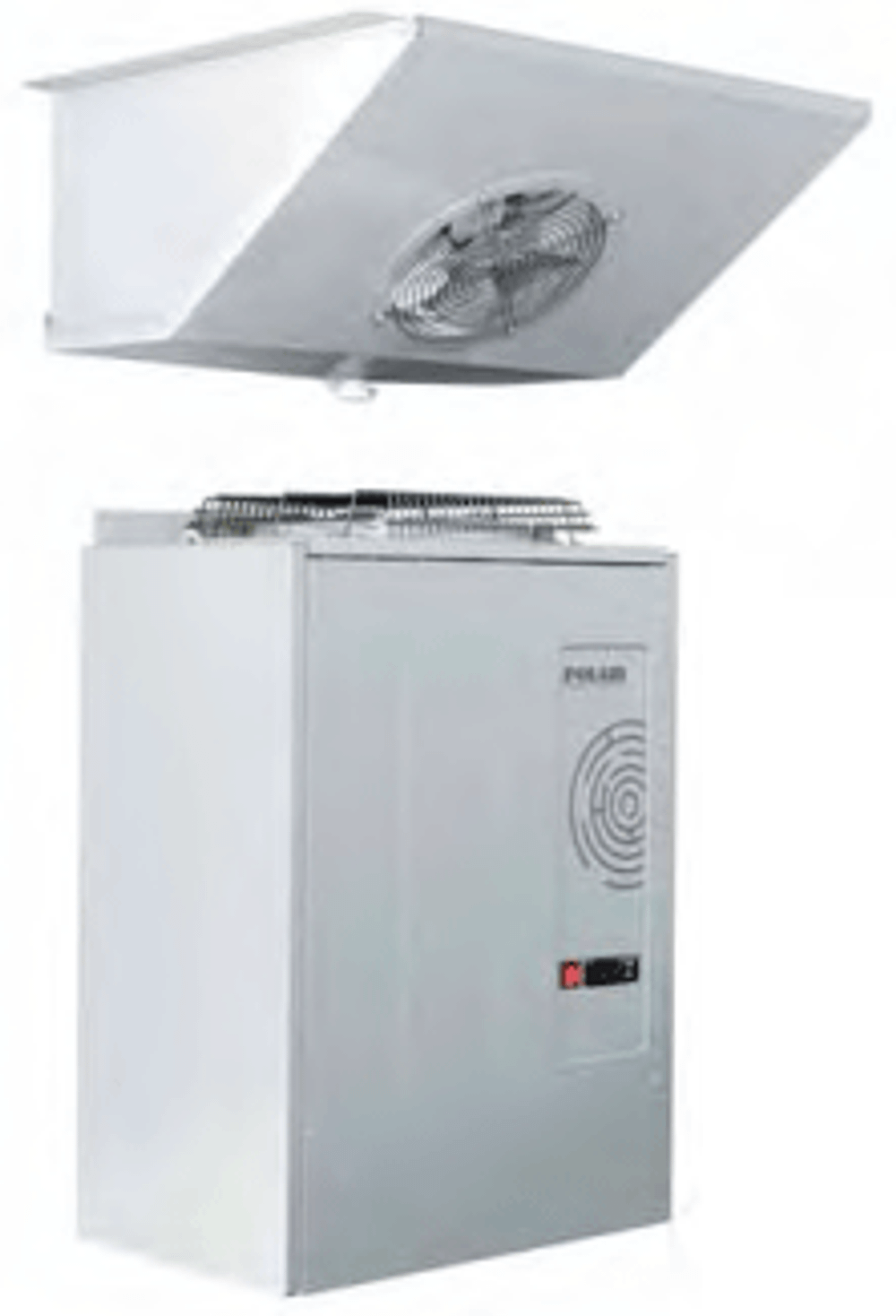

Сплит-система POLAIR SM 337 S предназначена для охлаждения внутреннего объема холодильной камеры и состоит из двух раздельных блоков: компрессорно-конденсаторный агрегат и воздухоохладитель. Они соединяются медными трубками в теплоизоляции и кабелем питания и управления. Блоки можно располагать на расстоянии друг от друга.
Стандартная комплектация сплит-систем POLAIR Standart
- Внешний блок (компрессорно-конденсаторный агрегат), заправленный сухим азотом. В нем находится медно-алюминиевый конденсатор, вентилятор обдува, компрессор, фильтр-осушитель, электрический блок управления, ванна сбора и выпаривания конденсата, подключенные соединительные провода.
- Внутренний блок (воздухоохладитель), заправлен сухим азотом. В нем испаритель, вентилятор обдува, электрический ТЭН оттайки испарителя, поддон сбора конденсата. При оттаивании конденсат сливается в ванну сбора (наружная часть) по трубке. Трубка обогревается ПЭНом.
- Соединительный комплект. Всасывающая и нагнетательная медные трубки длиной 3 м, термоизоляция для всасывающей трубки, дренажная трубка - 1 м.
Как дополнительная опция для работы внешненго блока при отрицательных температурах на сплит-системы POLAIR устанавливается "низкотемпературный комплект", включающий в себя тены обогрева картера компрессора и дренажного шланга, а также выносной пульт управления (длина кабеля - 5 м).
В сплит-системах POLAIR используются герметичные поршневые компрессоры L`Unite Hermetique. В качестве дросселирующего устройства используется капиллярная трубка.
Технические характеристики
| Рекомендуемый объем холодильной камеры (м3) | от 19,5 до 49,6 |
| Рабочий диапазон температур (°С) | от -5 до +5 |
| Напряжение (В, Гц) | 380, 50 |
| Максимальное энергопотребление (кВт) | 2,7 |
| Тип и количество хладагента (кг) | R404A, 1.6 |
| Габаритные размеры внешнего блока (мм) | 813(971)*417*700 |
| Габаритные размеры внутреннего блока (мм) | 833(905)*504*503 |
| Вес нетто (кг) | 102 |
| Размеры в упаковке (мм) | 1060х1060х950 |
| Вес брутто (кг) | 177 |
Таблица подбора на основании температур внутри и снаружи холодильной камеры
| Температура в камере | Температура внешняя | Q, Вт | V, м3 |
| +20 ºС | 4936 | 55,0 | |
| +25 ºС | 4616 | 52,0 | |
| +30 ºС | 4296 | 48,0 | |
| +35 ºС | 3946 | 44,0 | |
| +40 ºС | 3657 | 40,0 | |
| +5 ºС | +20 ºС | 4342 | 49,6 |
| +25 ºС | 4068 | 45,8 | |
| +30 ºС | 3796 | 42,2 | |
| +35 ºС | 3526 | 38,5 | |
| +40 ºС | 3259 | 34,8 | |
| +45 ºС | 2993 | 31,1 | |
| 0 ºС | +20 ºС | 3808 | 42,3 |
| +25 ºС | 3557 | 38,9 | |
| +30 ºС | 3307 | 35,5 | |
| +35 ºС | 3060 | 32,1 | |
| +40 ºС | 2816 | 28,7 | |
| +45 ºС | 2573 | 25,4 | |
| -5 ºС | +20 ºС | 3267 | 34,9 |
| +25 ºС | 3040 | 31,8 | |
| +30 ºС | 2816 | 28,7 | |
| +35 ºС | 2594 | 25,7 | |
| +40 ºС | 2373 | 22,7 | |
| +45 ºС | 2156 | 19,3 |
Чтобы подробнее ознакомиться с техническим описанием, схемами монтажа моноблока, а также с полным ассортиментом холодильного оборудования POLAIR скачайте Каталог POLAIR.
