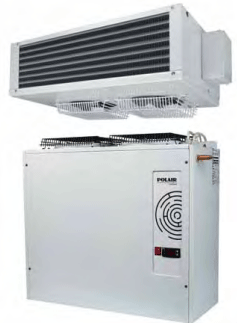

Сплит-система POLAIR SM 232 S предназначена для охлаждения внутреннего объема холодильной камеры и состоит из двух раздельных блоков: компрессорно-конденсаторный агрегат и воздухоохладитель. Они соединяются медными трубками в теплоизоляции и кабелем питания и управления. Блоки можно располагать на расстоянии друг от друга.
Стандартная комплектация сплит-систем POLAIR Standart
- Внешний блок (компрессорно-конденсаторный агрегат), заправленный сухим азотом. В нем находится медно-алюминиевый конденсатор, вентилятор обдува, компрессор, фильтр-осушитель, электрический блок управления, ванна сбора и выпаривания конденсата, подключенные соединительные провода.
- Внутренний блок (воздухоохладитель), заправлен сухим азотом. В нем испаритель, вентилятор обдува, электрический ТЭН оттайки испарителя, поддон сбора конденсата. При оттаивании конденсат сливается в ванну сбора (наружная часть) по трубке. Трубка обогревается ПЭНом.
- Соединительный комплект. Всасывающая и нагнетательная медные трубки длиной 3 м, термоизоляция для всасывающей трубки, дренажная трубка - 1 м.
Как дополнительная опция для работы внешненго блока при отрицательных температурах на сплит-системы POLAIR устанавливается "низкотемпературный комплект", включающий в себя тены обогрева картера компрессора и дренажного шланга, а также выносной пульт управления (длина кабеля - 5 м).
В сплит-системах POLAIR используются герметичные поршневые компрессоры L`Unite Hermetique. В качестве дросселирующего устройства используется капиллярная трубка.
Технические характеристики
| Рекомендуемый объем холодильной камеры (м3) | от 25,8 до 42,5 |
| Рабочий диапазон температур (°С) | от -5 до +5 |
| Напряжение (В, Гц) | 380, 50 |
| Максимальное энергопотребление (кВт) | 3,4 |
| Тип и количество хладагента (кг) | R404A, 0.84 |
| Габаритные размеры внешнего блока (мм) | 790(990)*315*704 |
| Габаритные размеры внутреннего блока (мм) | 708(781)*280*418(618) |
| Вес нетто (кг) | 90 |
| Размеры в упаковке (мм) | 898х988х908 |
| Вес брутто (кг) | 164 |
Таблица подбора на основании температур внутри и снаружи холодильной камеры
| Температура в камере | Температура внешняя | Q, Вт | V, м3 |
| +10 ºС | +20 ºС | 4988 | 43,0 |
| +25 ºС | 3901 | 40,0 | |
| +30 ºС | 3689 | 37,0 | |
| +35 ºС | 3514 | 34,0 | |
| +40 ºС | 3317 | 31,0 | |
| +5 ºС | +20 ºС | 3798 | 42,2 |
| +25 ºС | 3606 | 39,6 | |
| +30 ºС | 3401 | 36,8 | |
| +35 ºС | 3180 | 33,7 | |
| +40 ºС | 2992 | 32,0 | |
| +45 ºС | 2824 | 30,1 | |
| 0 ºС | +20 ºС | 3462 | 37,6 |
| +25 ºС | 3284 | 35,2 | |
| +30 ºС | 3095 | 32,6 | |
| +35 ºС | 2892 | 29,7 | |
| +40 ºС | 2753 | 27,9 | |
| +45 ºС | 2611 | 25,8 | |
| -5 ºС | +20 ºС | 3125 | 33,0 |
| +25 ºС | 2961 | 30,7 | |
| +30 ºС | 2786 | 28,3 | |
| +35 ºС | 2601 | 25,8 | |
| +40 ºС | 2498 | 23,6 | |
| +45 ºС | 2257 | 21,4 |
Чтобы подробнее ознакомиться с техническим описанием, схемами монтажа сплит системы, а также с полным ассортиментом холодильного оборудования Polair скачайте Каталог POLAIR.
