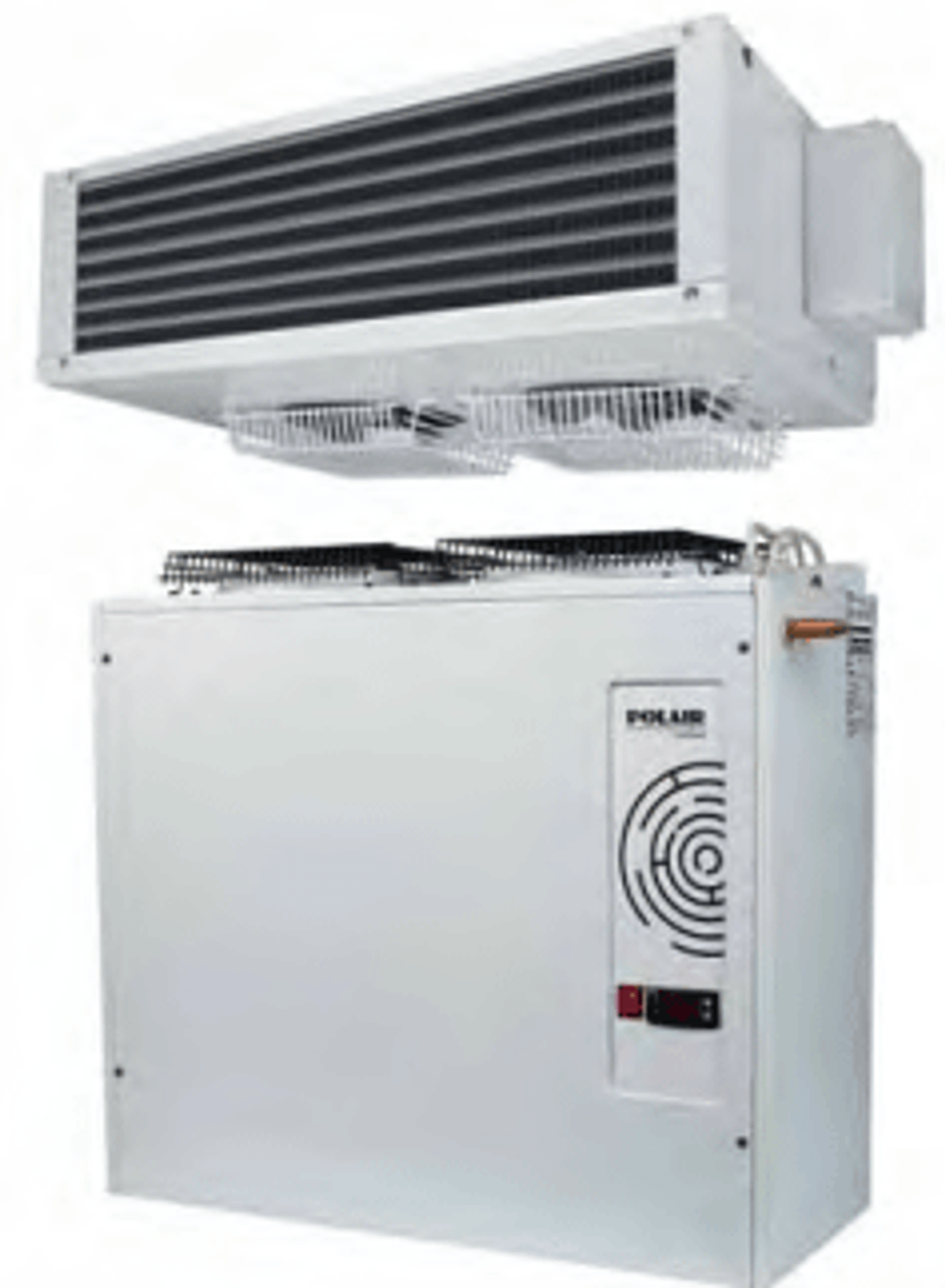

Сплит-система POLAIR SM 218 S предназначена для охлаждения внутреннего объема холодильной камеры и состоит из двух раздельных блоков: компрессорно-конденсаторный агрегат и воздухоохладитель. Они соединяются медными трубками в теплоизоляции и кабелем питания и управления. Блоки можно располагать на расстоянии друг от друга.
Стандартная комплектация сплит-систем POLAIR Standart
- Внешний блок (компрессорно-конденсаторный агрегат), заправленный сухим азотом. В нем находится медно-алюминиевый конденсатор, вентилятор обдува, компрессор, фильтр-осушитель, электрический блок управления, ванна сбора и выпаривания конденсата, подключенные соединительные провода.
- Внутренний блок (воздухоохладитель), заправлен сухим азотом. В нем испаритель, вентилятор обдува, электрический ТЭН оттайки испарителя, поддон сбора конденсата. При оттаивании конденсат сливается в ванну сбора (наружная часть) по трубке. Трубка обогревается ПЭНом.
- Соединительный комплект. Всасывающая и нагнетательная медные трубки длиной 3 м, термоизоляция для всасывающей трубки, дренажная трубка - 1 м.
Как дополнительная опция для работы внешненго блока при отрицательных температурах на сплит-системы POLAIR устанавливается "низкотемпературный комплект", включающий в себя тены обогрева картера компрессора и дренажного шланга, а также выносной пульт управления (длина кабеля - 5 м).
В сплит-системах POLAIR используются герметичные поршневые компрессоры L`Unite Hermetique. В качестве дросселирующего устройства используется капиллярная трубка.
Технические характеристики
| Рекомендуемый объем холодильной камеры (м3) | от 8,0 до 17,0 |
| Рабочий диапазон температур (°С) | от -5 до +5 |
| Напряжение (В, Гц) | 220, 50 |
| Максимальное энергопотребление (кВт) | 1,15 |
| Тип и количество хладагента (кг) | R404A, 0.93 |
| Габаритные размеры внешнего блока (мм) | 790(990)*315*704 |
| Габаритные размеры внутреннего блока (мм) | 708(781)*280*418(618) |
| Вес нетто (кг) | 69 |
| Габариты в упаковке (мм) | 898х988х908 |
| Вес брутто (кг) | 143 |
Таблица подбора на основании температур внутри и снаружи холодильной камеры
| Температура в камере | Температура внешняя | Q, Вт | V, м3 |
| +10 ºС | +20 ºС | 1977 | 19,8 |
| +25 ºС | 1896 | 18,4 | |
| +30 ºС | 1805 | 17,8 | |
| +35 ºС | 1799 | 17,0 | |
| +40 ºС | 1702 | 16,0 | |
| +5 ºС | +20 ºС | 1961 | 17,0 |
| +25 ºС | 1933 | 16,7 | |
| +30 ºС | 1833 | 15,6 | |
| +35 ºС | 1728 | 14,5 | |
| +40 ºС | 1618 | 13,3 | |
| +45 ºС | 1501 | 12,1 | |
| 0 ºС | +20 ºС | 1719 | 14,4 |
| +25 ºС | 1701 | 14,2 | |
| +30 ºС | 1609 | 13,2 | |
| +35 ºС | 1513 | 12,2 | |
| +40 ºС | 1412 | 11,1 | |
| +45 ºС | 1306 | 9,8 | |
| -5 ºС | +20 ºС | 1500 | 12,1 |
| +25 ºС | 1480 | 11,9 | |
| +30 ºС | 1396 | 10,9 | |
| +35 ºС | 1308 | 9,8 | |
| +40 ºС | 1216 | 8,9 | |
| +45 ºС | 1120 | 7,9 |
Чтобы подробнее ознакомиться с техническим описанием, схемами монтажа сплит системы, а также с полным ассортиментом холодильного оборудования Polair скачайте Каталог POLAIR.
