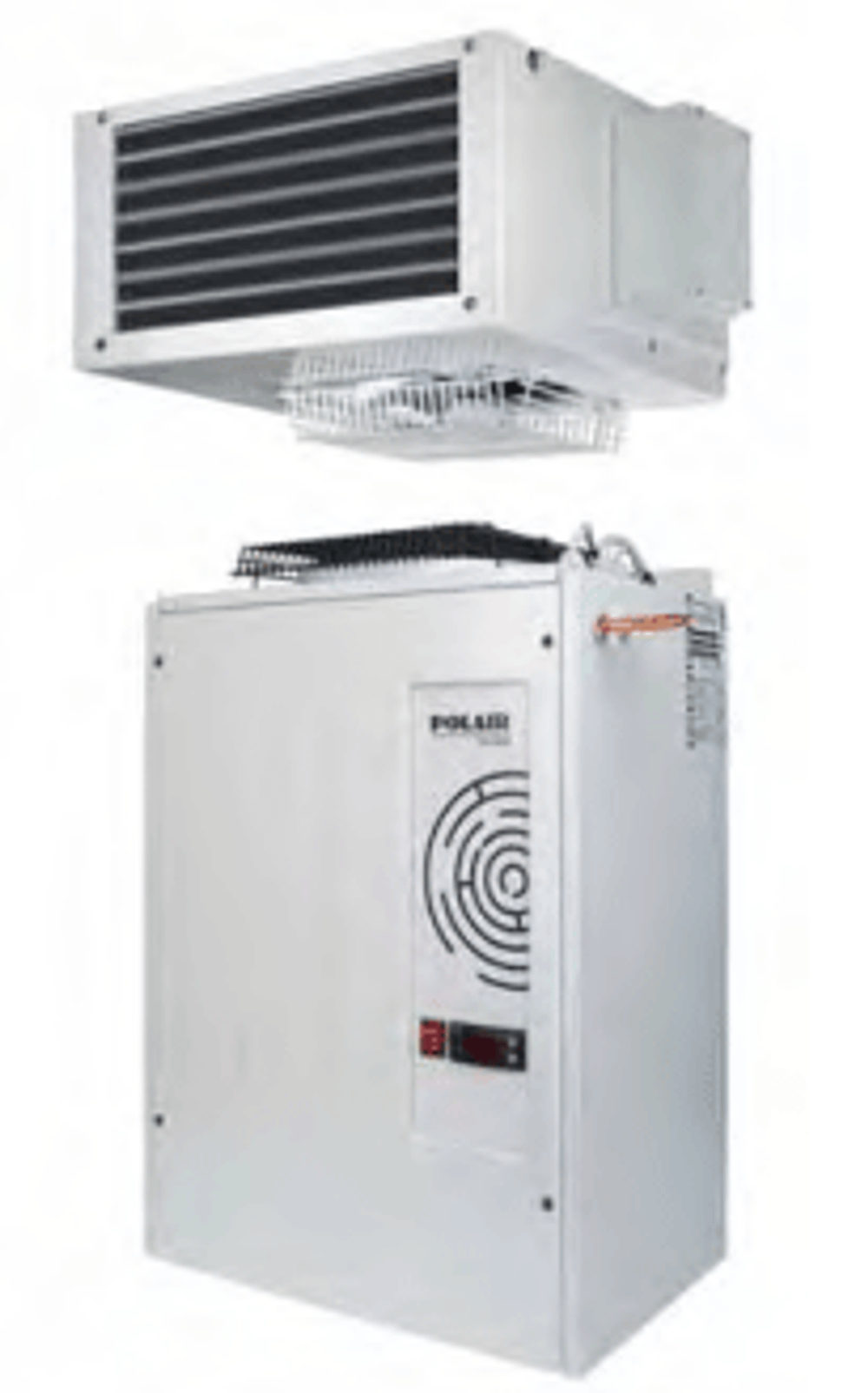

Сплит-система POLAIR SM 115 S предназначена для охлаждения внутреннего объема холодильной камеры и состоит из двух раздельных блоков: компрессорно-конденсаторный агрегат и воздухоохладитель. Они соединяются медными трубками в теплоизоляции и кабелем питания и управления. Блоки можно располагать на расстоянии друг от друга.
Стандартная комплектация сплит-систем POLAIR Standart
- Внешний блок (компрессорно-конденсаторный агрегат), заправленный сухим азотом. В нем находится медно-алюминиевый конденсатор, вентилятор обдува, компрессор, фильтр-осушитель, электрический блок управления, ванна сбора и выпаривания конденсата, подключенные соединительные провода.
- Внутренний блок (воздухоохладитель), заправлен сухим азотом. В нем испаритель, вентилятор обдува, электрический ТЭН оттайки испарителя, поддон сбора конденсата. При оттаивании конденсат сливается в ванну сбора (наружная часть) по трубке. Трубка обогревается ПЭНом.
- Соединительный комплект. Всасывающая и нагнетательная медные трубки длиной 3 м, термоизоляция для всасывающей трубки, дренажная трубка - 1 м.
Как дополнительная опция для работы внешненго блока при отрицательных температурах на сплит-системы POLAIR устанавливается "низкотемпературный комплект", включающий в себя тены обогрева картера компрессора и дренажного шланга, а также выносной пульт управления (длина кабеля - 5 м).
В сплит-системах POLAIR используются герметичные поршневые компрессоры L`Unite Hermetique. В качестве дросселирующего устройства используется капиллярная трубка.
Технические характеристики
| Рекомендуемый объем холодильной камеры (м3) | от 5,0 до 12,0 |
| Рабочий диапазон температур (°С) | от -5 до +5 |
| Напряжение (В, Гц) | 220, 50 |
| Максимальное энергопотребление (кВт) | 0,95 |
| Тип и количество хладагента (кг) | R404A, 0.575 |
| Вес нетто (кг) | 58 |
| Габаритные размеры внешнего блока (мм) | 490(690)*315*704 |
| Габаритные размеры внутреннего блока (мм) | 408(481)*280*418(618) |
| Габариты в упаковке (мм) | 898*563*908 |
| Вес брутто (кг) | 89 |
Таблица подбора на основании температур внутри и снаружи холодильной камеры
| Температура в камере | Температура внешняя | Q, Вт | V, м3 |
| +10 ºС | +20 ºС | 1648 | 14,9 |
| +25 ºС | 1572 | 14,0 | |
| +30 ºС | 1496 | 13,4 | |
| +35 ºС | 1418 | 12,2 | |
| +40 ºС | 1342 | 11,3 | |
| +5 ºС | +20 ºС | 1494 | 12,0 |
| +25 ºС | 1423 | 11,2 | |
| +30 ºС | 1347 | 10,3 | |
| +35 ºС | 1266 | 9,4 | |
| +40 ºС | 1180 | 8,5 | |
| +45 ºС | 1088 | 7,6 | |
| 0 ºС | +20 ºС | 1328 | 10,1 |
| +25 ºС | 1261 | 9,3 | |
| +30 ºС | 1191 | 8,6 | |
| +35 ºС | 1116 | 7,9 | |
| +40 ºС | 1037 | 7,1 | |
| +45 ºС | 953 | 6,3 | |
| -5 ºС | +20 ºС | 1169 | 8,4 |
| +25 ºС | 1107 | 7,8 | |
| +30 ºС | 1042 | 7,2 | |
| +35 ºС | 973 | 6,5 | |
| +40 ºС | 901 | 5,8 | |
| +45 ºС | 823 | 5,1 |
Чтобы подробнее ознакомиться с техническим описанием, схемами монтажа сплит системы, а также с полным ассортиментом холодильного оборудования Polair скачайте Каталог POLAIR.
