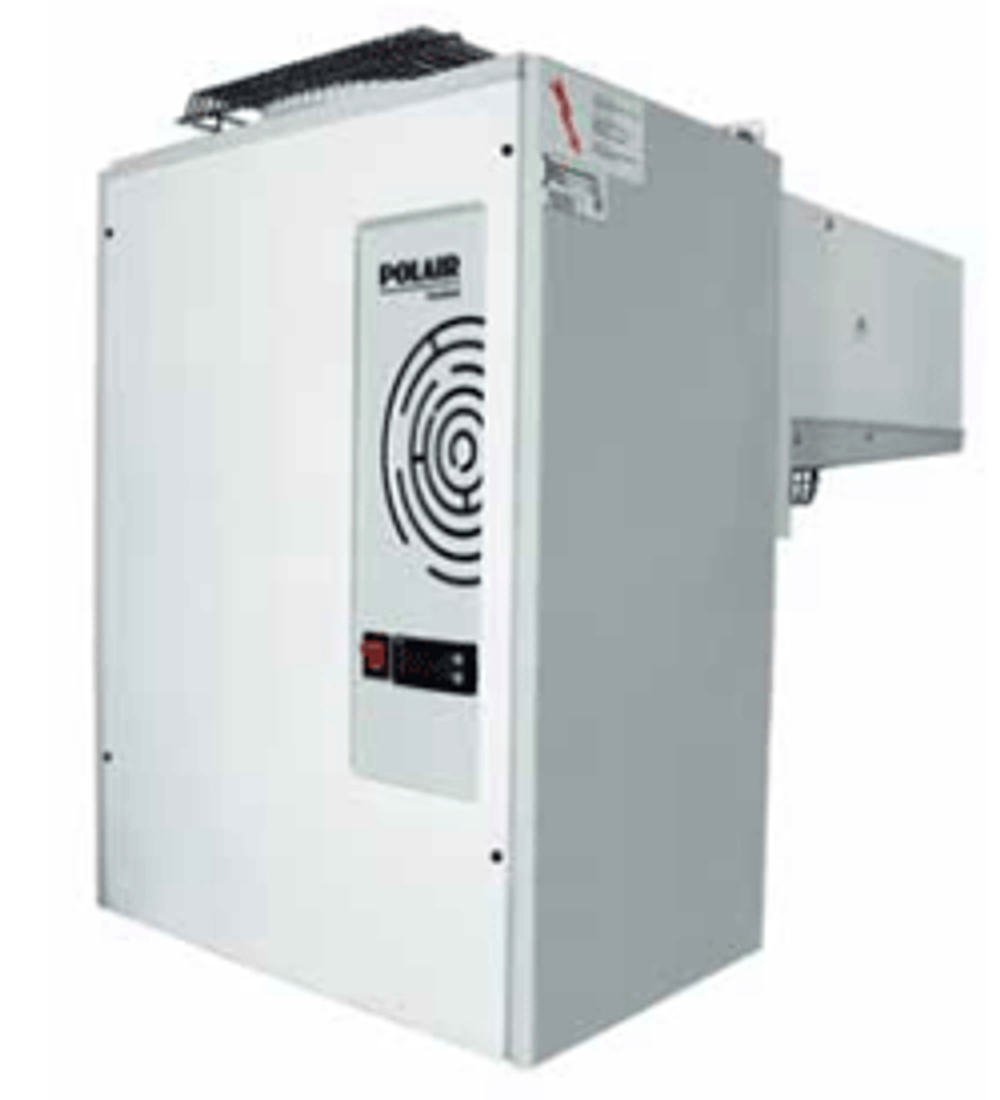

Моноблок MM 109 S предназначен для охлаждения внутреннего объема холодильной камеры и представляет собой полностью готовый к эксплуатации холодильный агрегат, заправленный фреоном и протестированный на заводе.
В моноблоке внутренний (воздухоохладитель) и внешний (компрессорно-кондесаторный агрегат) блоки соединены в единую конструкцию термоизоляционной прокладкой из полиуретана. Во внешнем блоке находится медно-алюминиевый конденсатор, вентилятор обдува, компрессор, фильтр-осушитель, электрический блок управления, ванна сбора и выпаривания конденсата.
Во внутреннем находятся испаритель, вентилятор обдува, электрический ТЭН оттайки испарителя, поддон сбора конденсата. При оттаивании конденсат сливается в ванну сбора (наружная часть) по трубке. Трубка обогревается ПЭНом.
В моноблоке используются герметичные поршневые компрессоры L`Unite Hermetique. В качестве дросселирующего устройства используется капиллярная трубка.
Технические характеристики
| Рекомендуемый объем холодильной камеры (м3) | от 3 до 7 |
| Рабочий диапазон температур (°С) | от -5 до +10 |
| Напряжение (В, Гц) | 220, 50 |
| Максимальное энергопотребление (кВт) | 0,6 |
| Тип и количество хладагента (кг) | R404A, 0.56 |
| Габаритные размеры (мм) | 490х807x704 |
| Вес (кг) | 57 |
| Габариты в упаковке (мм) | 563х879х914 |
| Вес с упаковкой (кг) | 84 |
Таблица подбора на основании температур внутри и снаружи холодильной камеры
| Температура в камере | Температура внешняя | Q, Вт | V, м3 |
| +10 ºС | +20 ºС | 1274 | 9,6 |
| +25 ºС | 1198 | 8,7 | |
| +30 ºС | 1122 | 7,9 | |
| +35 ºС | 1046 | 7,2 | |
| +40 ºС | 970 | 6,5 | |
| +5 ºС | +20 ºС | 1056 | 7,3 |
| +25 ºС | 1035 | 7,1 | |
| +30 ºС | 975 | 6,5 | |
| +35 ºС | 913 | 5,9 | |
| +40 ºС | 849 | 5,3 | |
| +45 ºС | 782 | 4,7 | |
| 0 ºС | +20 ºС | 907 | 5,9 |
| +25 ºС | 891 | 5,7 | |
| +30 ºС | 839 | 5,2 | |
| +35 ºС | 780 | 4,7 | |
| +40 ºС | 723 | 4,1 | |
| +45 ºС | 663 | 3,6 | |
| -5 ºС | +20 ºС | 774 | 4,6 |
| +25 ºС | 758 | 4,4 | |
| +30 ºС | 709 | 4,0 | |
| +35 ºС | 658 | 3,6 | |
| +40 ºС | 606 | 3,2 | |
| +45 ºС | 553 | 2,8 |
Чтобы подробнее ознакомиться с техническим описанием, схемами монтажа моноблока, а также с полным ассортиментом холодильного оборудования Polair скачайте Каталог POLAIR.
