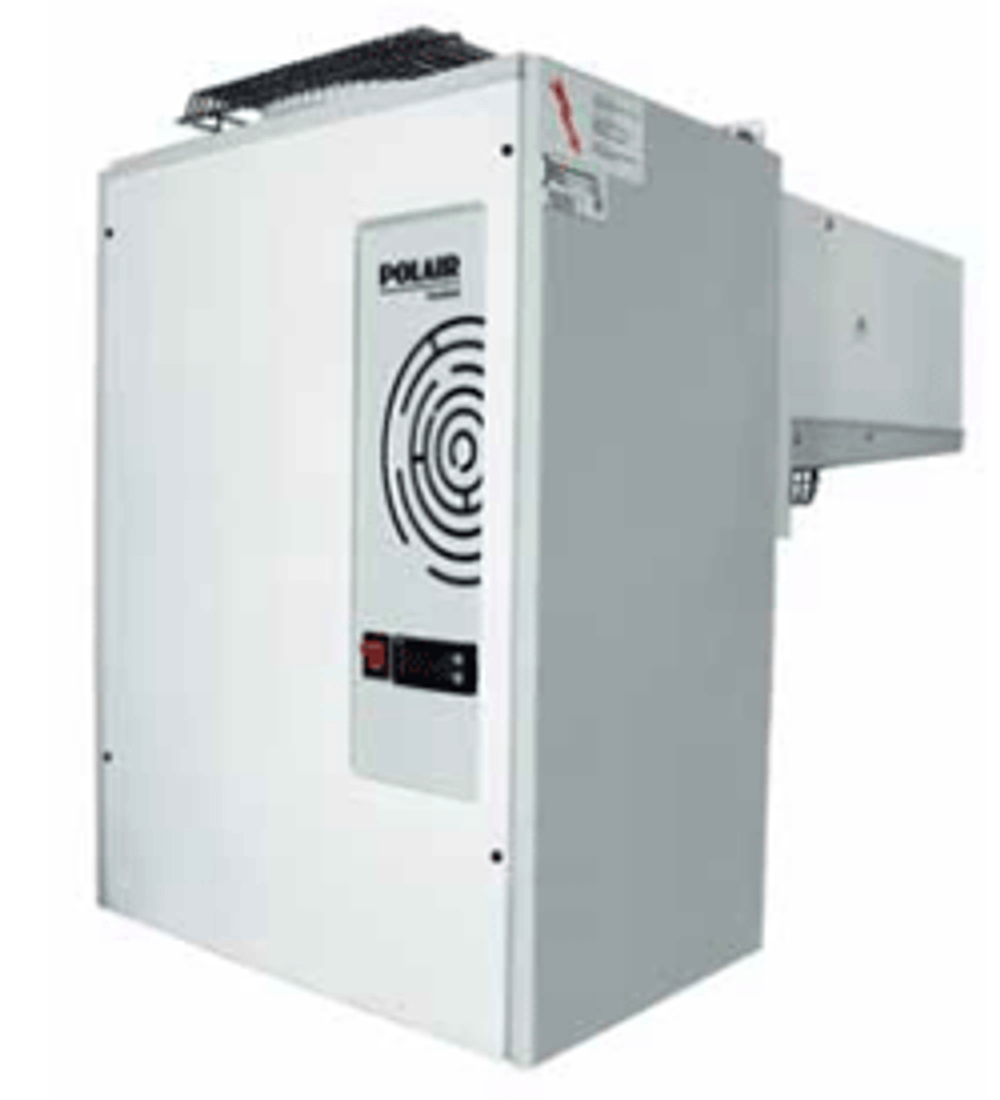

Моноблок MB 108 S предназначен для охлаждения, замораживания и подержания заданных температур в морозильных камерах и представляет собой полностью готовый к эксплуатации холодильный агрегат, заправленный фреоном и протестированный на заводе.
В моноблоке внутренний (воздухоохладитель) и внешний (компрессорно-кондесаторный агрегат) блоки соединены в единую конструкцию термоизоляционной прокладкой из полиуретана. Во внешнем блоке находится медно-алюминиевый конденсатор, вентилятор обдува, компрессор, фильтр-осушитель, электрический блок управления, ванна сбора и выпаривания конденсата.
Во внутреннем находятся испаритель, вентилятор обдува, электрический ТЭН оттайки испарителя, поддон сбора конденсата. При оттаивании конденсат сливается в ванну сбора (наружная часть) по трубке. Трубка обогревается ПЭНом.
В моноблоке используются герметичные поршневые компрессоры L`Unite Hermetique. В качестве дросселирующего устройства используется капиллярная трубка.
Технические характеристики
| Рекомендуемый объем холодильной камеры (м3) | от 3 до 5 |
| Рабочий диапазон температур (°С) | не выше -18 |
| Напряжение (В, Гц) | 220, 50 |
| Максимальное энергопотребление (кВт) | 1,0 |
| Тип и количество хладагента (кг) | R404A, 0.75 |
| Габаритные размеры (мм) | 490х807x704 |
| Вес (кг) | 55 |
| Габариты в упаковке (мм) | 563х879х914 |
| Вес с упаковкой (кг) | 87 |
Таблица подбора на основании температур внутри и снаружи холодильной камеры
| Температура в камере | Температура внешняя | Q, Вт | V, м3при h=100мм | V, м3при h=80мм |
| - 15 ºС | +20 ºС | 951 | 6,5 | 5,2 |
| +25 ºС | 929 | 6,2 | 5,0 | |
| +30 ºС | 870 | 5,7 | 4,6 | |
| +35 ºС | 809 | 5,0 | 4,0 | |
| +40 ºС | 744 | 4,2 | 3,4 | |
| +45 ºС | 674 | 3,8 | 3,0 | |
| - 20 ºС | +20 ºС | 807 | 4,9 | 3,9 |
| +25 ºС | 797 | 4,7 | 3,8 | |
| +30 ºС | 744 | 4,2 | 3,4 | |
| +35 ºС | 688 | 3,6 | 2,9 | |
| +40 ºС | 630 | 3,0 | 2,4 | |
| +45 ºС | 569 | 2,5 | 2,0 |
Чтобы подробнее ознакомиться с техническим описанием, схемами монтажа моноблока, а также с полным ассортиментом холодильного оборудования Polair скачайте Каталог POLAIR.
