Назначение

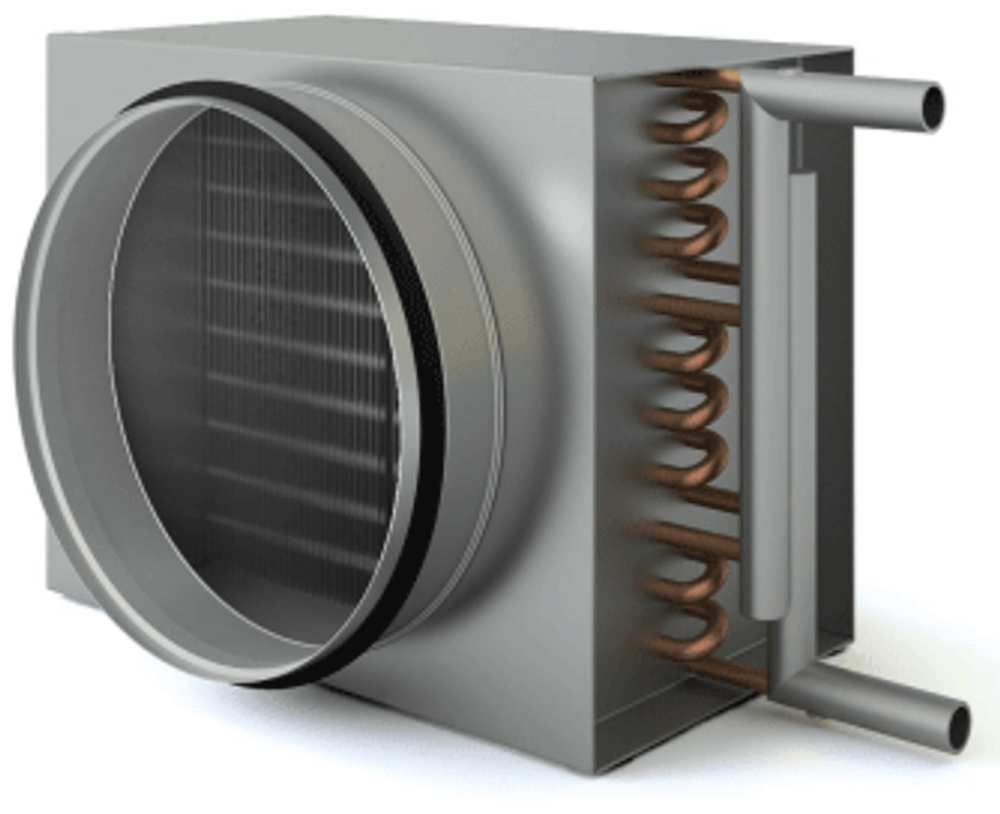

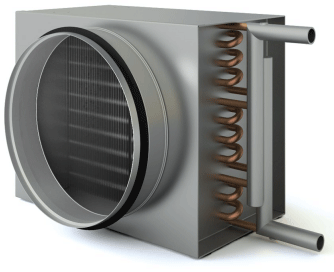

Воздухонагреватель водяной для круглых каналов WWK 250/2 представляет собой эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном исполнении. Конструктивно воздухонагреватель представляет собой теплообменник, состоящий из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. В качестве теплоносителя используется вода либо незамерзающие смеси.
Корпус изготавливается из оцинкованного листа. Максимально допустимая температура воды, используемая в качестве теплоносителя, не должна превышать 170°С, а максимально допустимое давление 1,5 МПа. Для удобства слива воды и обезвоздушивания теплообменника предусмотрены специальные резьбовые патрубки. В конструкции нагревателя предусмотрен специальный кронштейн для удобства фиксации баллончика капиллярного термостата.
Водяные воздухонагреватели типа WWK 250/2 устанавливаются непосредственно в канал воздуховода круглого сечения систем вентиляции и кондиционирования воздуха промышленных и общественных зданий. Перемещаемый через канал воздух или другие невзрывоопасные газовые смеси, не должен содержать липких веществ, волокнистых, абразивных материалов, агрессивных примесей.
Технические характеристики
| Код товара | 3303 |
| Расход воздуха | 620 м3/час |
| Расход воды | 0,35 м3/час |
| Гидравлическое сопротивление | 5,23 кПа |
| Теплопроизводительность | 9,7 кВт |
| Температура воздуха на выходе | 18 ºС |
| Диаметры патрубков | G1/2″ |
| Вес | 6,87 кг |
Размеры
| А, мм | Е, мм | Д, мм | Н, мм | К(±2), мм |
| 345 | 276 | 250 | 105 | 236 |
