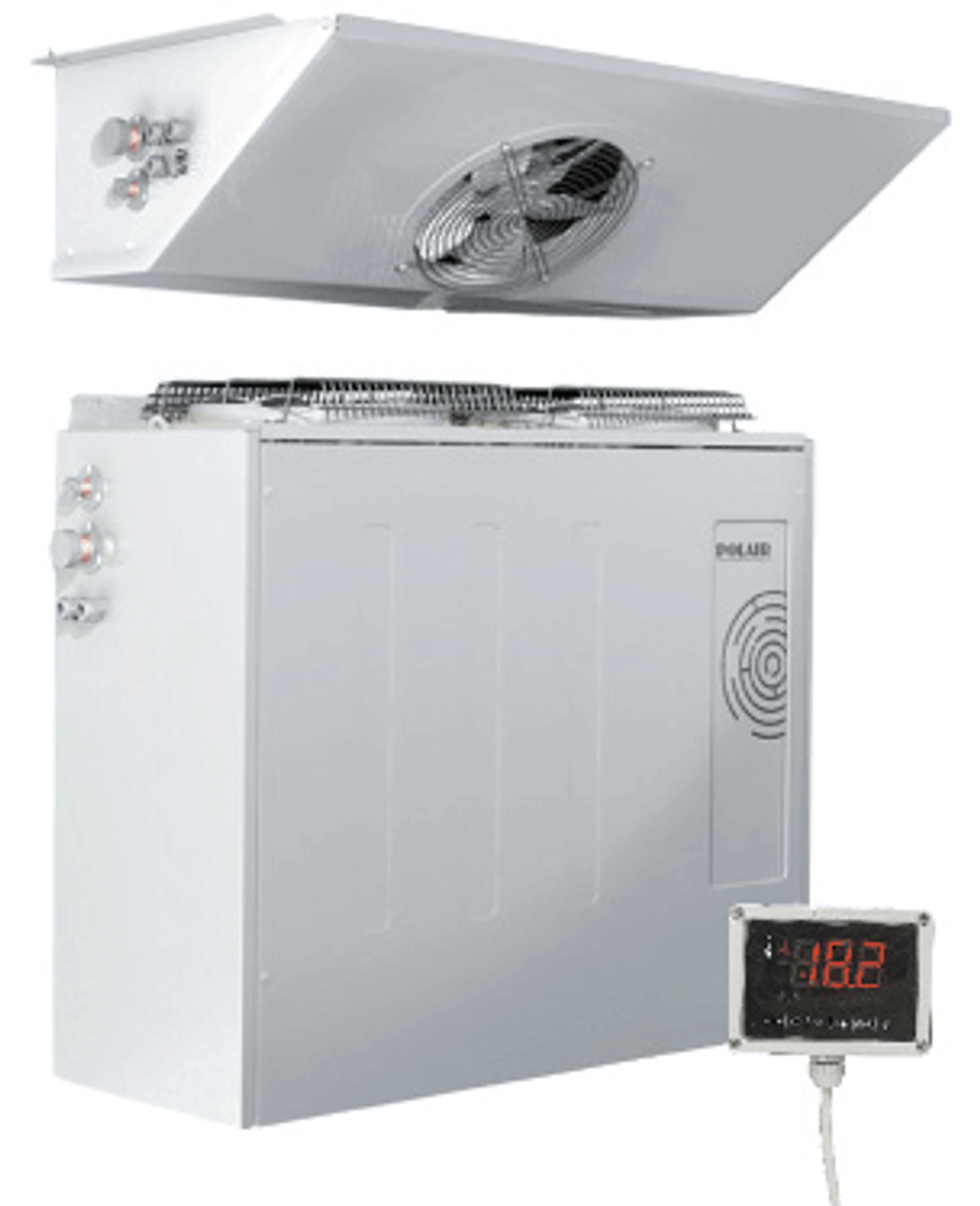

Сплит-система POLAIR SM 226 P предназначена для охлаждения внутреннего объема холодильной камеры и состоит из двух раздельных блоков: компрессорно-конденсаторный агрегат и воздухоохладитель. Они соединяются медными трубками в теплоизоляции и кабелем питания и управления. Блоки можно располагать на расстоянии друг от друга.
Стандартная комплектация сплит-систем POLAIR Professionale
- Внешний блок (компрессорно-конденсаторный агрегат), заправленный сухим азотом. В нем находится медно-алюминиевый конденсатор, вентилятор обдува, компрессор, фильтр-осушитель, электрический блок управления, ванна сбора и выпаривания конденсата, подключенные соединительные провода.
- Внутренний блок (воздухоохладитель), заправлен сухим азотом. В нем испаритель, вентилятор обдува, электрический ТЭН оттайки испарителя, поддон сбора конденсата. При оттаивании конденсат сливается в ванну сбора (наружная часть) по трубке. Трубка обогревается ПЭНом.
- Соединительный комплект. Всасывающая и нагнетательная медные трубки длиной 3 м, термоизоляция для всасывающей трубки, дренажная трубка - 1 м.
Как дополнительная опция для работы внешненго блока при отрицательных температурах на сплит-системы POLAIR устанавливается "низкотемпературный комплект", включающий в себя тены обогрева картера компрессора и дренажного шланга, а также выносной пульт управления (длина кабеля - 5 м).
В сплит-системах POLAIR используются герметичные поршневые компрессоры L`Unite Hermetique. В качестве дросселирующего устройства используется капиллярная трубка.
Технические характеристики
| Рекомендуемый объем холодильной камеры (м3) | от 12,5 до 26,0 |
| Рабочий диапазон температур (°С) | от -5 до +5 |
| Напряжение (В, Гц) | 380, 50 |
| Максимальное энергопотребление (кВт) | 1,65 |
| Тип и количество хладагента (кг) | R404A, 0.89 |
| Габаритные размеры внешнего блока (мм) | 855*315*704 |
| Габаритные размеры внутреннего блока (мм) | 1050*504*278 |
| Вес нетто (кг) | 75 |
| Габариты в упаковке (мм) | 820*1270*920 |
| Вес брутто (кг) | 134 |
Таблица подбора на основании температур внутри и снаружи холодильной камеры
| Температура в камере | Температура внешняя | Q, Вт | V, м3 |
| +10 ºС | +20 ºС | 3185 | 33,0 |
| +25 ºС | 3009 | 31,0 | |
| +30 ºС | 2839 | 29,0 | |
| +35 ºС | 2667 | 28,0 | |
| +40 ºС | 2493 | 27,0 | |
| +45 ºС | 2279 | 25,3 | |
| +5 ºС | +20 ºС | 2603 | 25,8 |
| +25 ºС | 2555 | 21,1 | |
| +30 ºС | 2429 | 23,4 | |
| +35 ºС | 2293 | 21,6 | |
| +40 ºС | 2147 | 19,2 | |
| +45 ºС | 1982 | 17,2 | |
| 0 ºС | +20 ºС | 2174 | 19,7 |
| +25 ºС | 2163 | 19,5 | |
| +30 ºС | 2154 | 19,3 | |
| +35 ºС | 2031 | 17,7 | |
| +40 ºС | 1899 | 16,3 | |
| +45 ºС | 1756 | 14,8 | |
| -5 ºС | +20 ºС | 2158 | 19,2 |
| +25 ºС | 1970 | 17,1 | |
| +30 ºС | 1855 | 15,9 | |
| +35 ºС | 1760 | 14,8 | |
| +40 ºС | 1651 | 13,7 | |
| +45 ºС | 1523 | 12,3 |
Чтобы подробнее ознакомиться с техническим описанием, схемами монтажа cплит системы, а также с полным ассортиментом холодильного оборудования Polair скачайте Каталог POLAIR.
