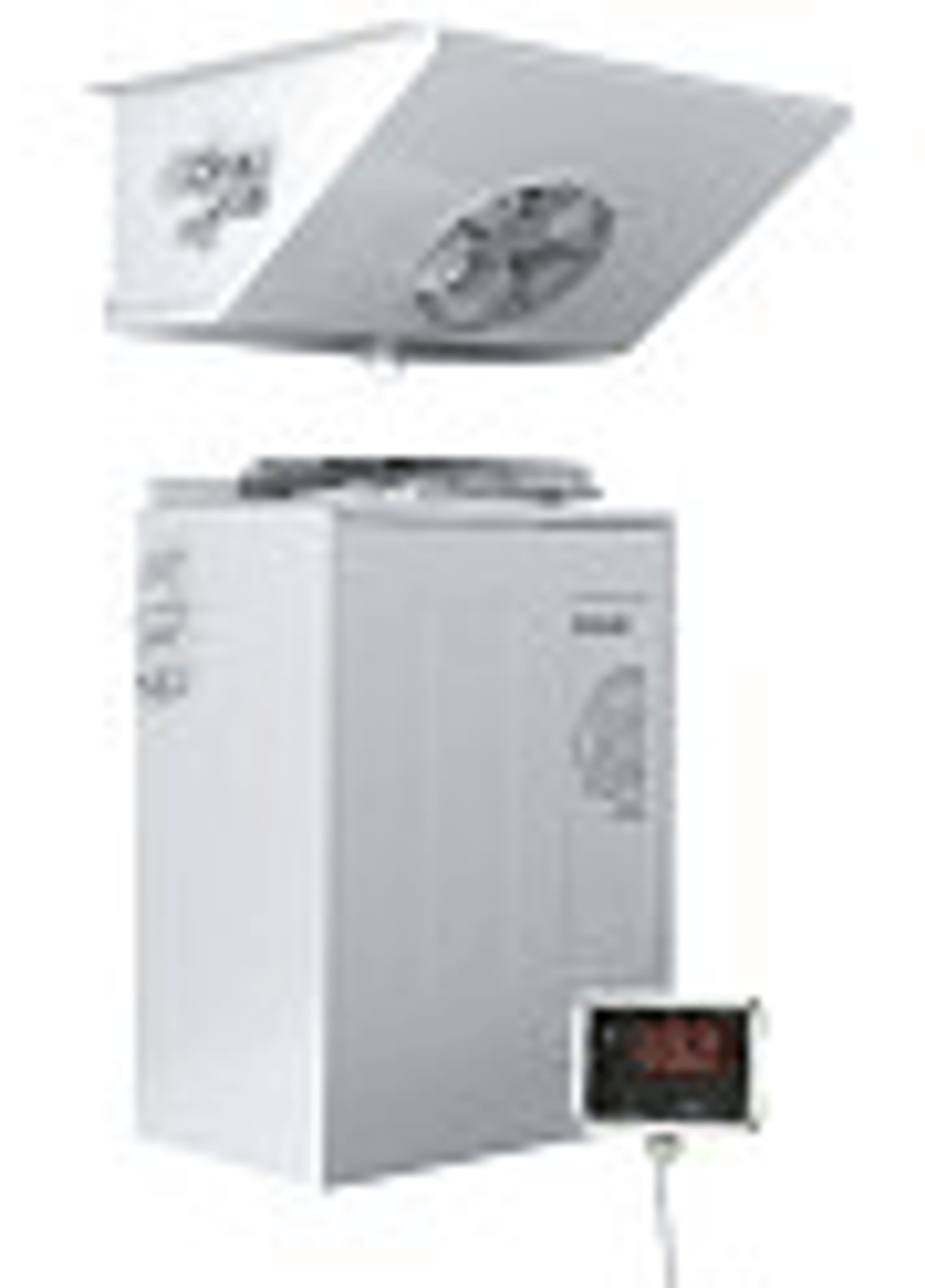

Сплит-система POLAIR SM 109 P предназначена для охлаждения внутреннего объема холодильной камеры и состоит из двух раздельных блоков: компрессорно-конденсаторный агрегат и воздухоохладитель. Они соединяются медными трубками в теплоизоляции и кабелем питания и управления. Блоки можно располагать на расстоянии друг от друга.
Стандартная комплектация сплит-систем POLAIR Professionale
- Внешний блок (компрессорно-конденсаторный агрегат), заправленный сухим азотом. В нем находится медно-алюминиевый конденсатор, вентилятор обдува, компрессор, фильтр-осушитель, электрический блок управления, ванна сбора и выпаривания конденсата, подключенные соединительные провода.
- Внутренний блок (воздухоохладитель), заправлен сухим азотом. В нем испаритель, вентилятор обдува, электрический ТЭН оттайки испарителя, поддон сбора конденсата. При оттаивании конденсат сливается в ванну сбора (наружная часть) по трубке. Трубка обогревается ПЭНом.
- Соединительный комплект. Всасывающая и нагнетательная медные трубки длиной 3 м, термоизоляция для всасывающей трубки, дренажная трубка - 1 м.
Как дополнительная опция для работы внешненго блока при отрицательных температурах на сплит-системы POLAIR устанавливается "низкотемпературный комплект", включающий в себя тены обогрева картера компрессора и дренажного шланга, а также выносной пульт управления (длина кабеля - 5 м).
В сплит-системах POLAIR используются герметичные поршневые компрессоры L`Unite Hermetique. В качестве дросселирующего устройства используется капиллярная трубка.
Технические характеристики
| Рекомендуемый объем холодильной камеры (м3) | от 3,0 до 7,5 |
| Рабочий диапазон температур (°С) | от -5 до +5 |
| Напряжение (В, Гц) | 220, 50 |
| Максимальное энергопотребление (кВт) | 0,6 |
| Тип и количество хладагента (кг) | R404A, 0.53 |
| Габаритные размеры внешнего блока (мм) | 525*315*704 |
| Габаритные размеры внутреннего блока (мм) | 650*504*278 |
| Вес нетто (кг) | 57 |
| Габариты в упаковке (мм) | 710*877*916 |
| Вес брутто (кг) | 85 |
Таблица подбора на основании температур внутри и снаружи холодильной камеры
| Температура в камере | Температура внешняя | Q, Вт | V, м3 |
| +10 ºС | +20 ºС | 1274 | 9,6 |
| +25 ºС | 1198 | 8,7 | |
| +30 ºС | 1122 | 7,9 | |
| +35 ºС | 1046 | 7,2 | |
| +40 ºС | 970 | 6,5 | |
| +5 ºС | +20 ºС | 1056 | 7,3 |
| +25 ºС | 1035 | 7,1 | |
| +30 ºС | 975 | 6,5 | |
| +35 ºС | 913 | 5,9 | |
| +40 ºС | 849 | 5,3 | |
| +45 ºС | 782 | 4,7 | |
| 0 ºС | +20 ºС | 907 | 5,9 |
| +25 ºС | 891 | 5,7 | |
| +30 ºС | 839 | 5,2 | |
| +35 ºС | 780 | 4,7 | |
| +40 ºС | 723 | 4,1 | |
| +45 ºС | 663 | 3,6 | |
| -5 ºС | +20 ºС | 774 | 4,6 |
| +25 ºС | 758 | 4,4 | |
| +30 ºС | 709 | 4,0 | |
| +35 ºС | 658 | 3,6 | |
| +40 ºС | 606 | 3,2 | |
| +45 ºС | 553 | 2,8 |
Чтобы подробнее ознакомиться с техническим описанием, схемами монтажа сплит системы, а также с полным ассортиментом холодильного оборудования Polair скачайте Каталог POLAIR.
