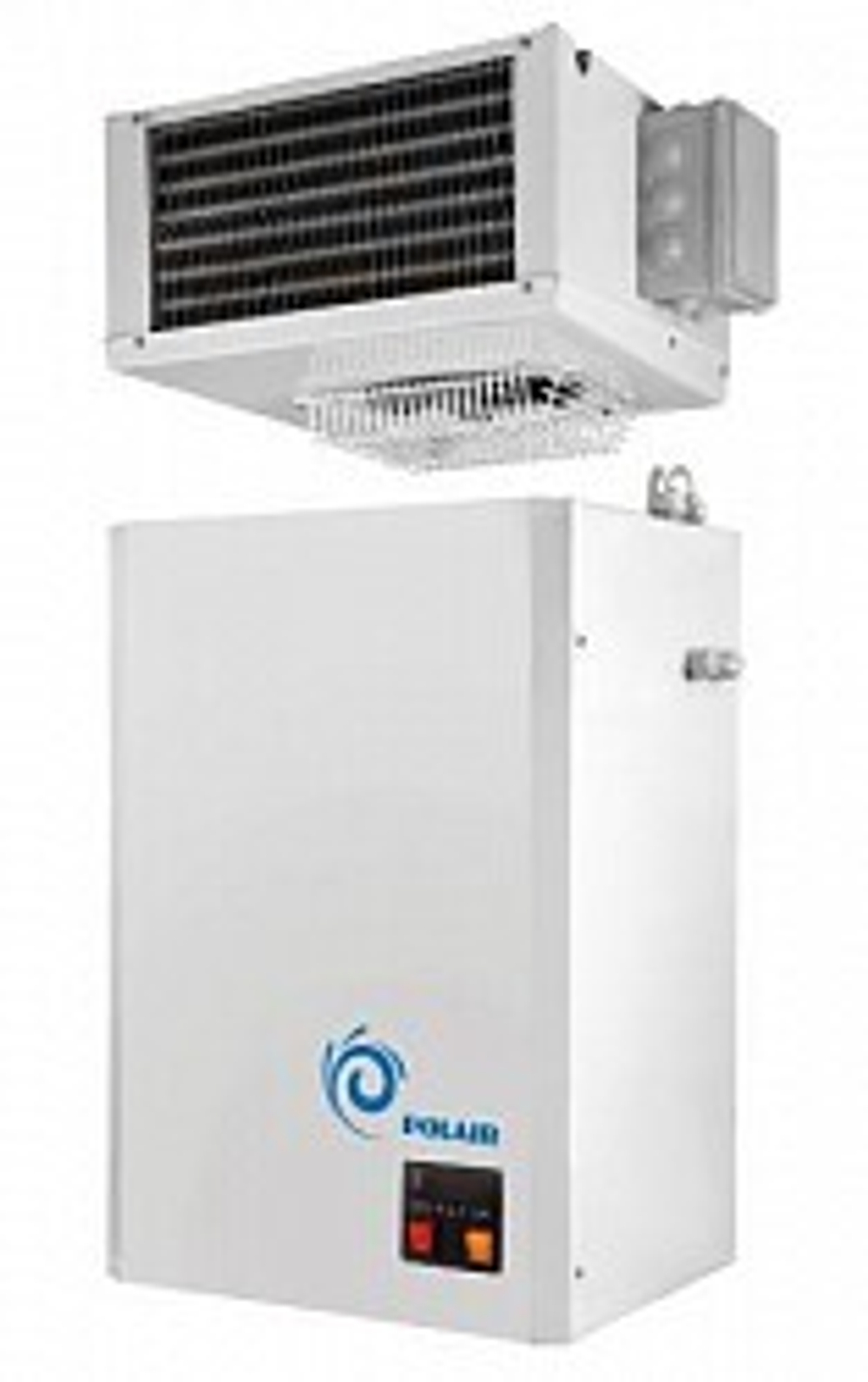

Низкотемпературная сплит-система POLAIR SB 211 M предназначена для охлаждения, замораживания и подержания заданных температур в морозильных камерах и состоит из двух раздельных блоков: компрессорно-конденсаторный агрегат и воздухоохладитель. Они соединяются медными трубками в теплоизоляции и кабелем питания и управления. Блоки можно располагать на расстоянии друг от друга.
Стандартная комплектация сплит-систем POLAIR M
- Внешний блок (компрессорно-конденсаторный агрегат), заправленный сухим азотом. В нем находится медно-алюминиевый конденсатор, вентилятор обдува, компрессор, фильтр-осушитель, электрический блок управления, ванна сбора и выпаривания конденсата, подключенные соединительные провода.
- Внутренний блок (воздухоохладитель), заправлен сухим азотом. В нем испаритель, вентилятор обдува, электрический ТЭН оттайки испарителя, поддон сбора конденсата. При оттаивании конденсат сливается в ванну сбора (наружная часть) по трубке. Трубка обогревается ПЭНом.
- Соединительный комплект. Всасывающая и нагнетательная медные трубки длиной 3 м, термоизоляция для всасывающей трубки, дренажная трубка - 1 м.
Как дополнительная опция для работы внешненго блока при отрицательных температурах на сплит-системы POLAIR устанавливается "низкотемпературный комплект", включающий в себя тены обогрева картера компрессора и дренажного шланга, а также выносной пульт управления (длина кабеля - 5 м).
В сплит-системах POLAIR используются герметичные поршневые компрессоры L`Unite Hermetique. В качестве дросселирующего устройства используется капиллярная трубка.
Технические характеристики
| Рекомендуемый объем холодильной камеры (м3) | от 4,7 до 13,4 |
| Рабочий диапазон температур (°С) | -18...-25 |
| Напряжение (В, Гц) | 220, 50 |
| Максимальное энергопотребление (кВт) | 1,3 |
| Тип и количество хладагента (кг) | R404A, 0.44 |
| Габаритные размеры внешнего блока (мм) | 715*420*284 |
| Габаритные размеры внутреннего блока (мм) | 754*315*600 |
| Вес нетто (кг) | 72 |
| Размеры в упаковке (мм) | 898*988*908 |
| Вес брутто (кг) | 146 |
Т
Таблица подбора на основании температур внутри и снаружи холодильной камеры
| Температура в камере | Температура внешняя | Q, Вт | V, м3при h=100мм | V, м3при h=80мм |
| -15 ºС | +20 ºС | 1470 | 13,4 | 10,7 |
| +25 ºС | 1427 | 12,7 | 10,2 | |
| +30 ºС | 1344 | 11,5 | 9,2 | |
| +35 ºС | 1258 | 10,6 | 8,5 | |
| +40 ºС | 1163 | 9,2 | 7,4 | |
| +45 ºС | 1071 | 8,6 | 6,9 | |
| -20 ºС | +20 ºС | 1263 | 10,4 | 8,3 |
| +25 ºС | 1214 | 9,8 | 7,8 | |
| +30 ºС | 1154 | 9,0 | 7,2 | |
| +35 ºС | 1076 | 8,1 | 6,5 | |
| +40 ºС | 994 | 7,0 | 5,6 | |
| +45 ºС | 909 | 5,9 | 4,7 |
Чтобы подробнее ознакомиться с техническим описанием, схемами монтажа моноблока, а также с полным ассортиментом холодильного оборудования POLAIR скачайте Каталог POLAIR.
