Назначение
Смесительный узел SURP 40-2,5 предназначен для регулирования теплопроизводительности воздухонагревателя. Это осуществляется изменением температуры воды, входящей в воздухонагреватель, при этом расход воды остается прежним. Комплектуется сервоприводом, который предназначен для плавного регулирования клапана отопительной воды

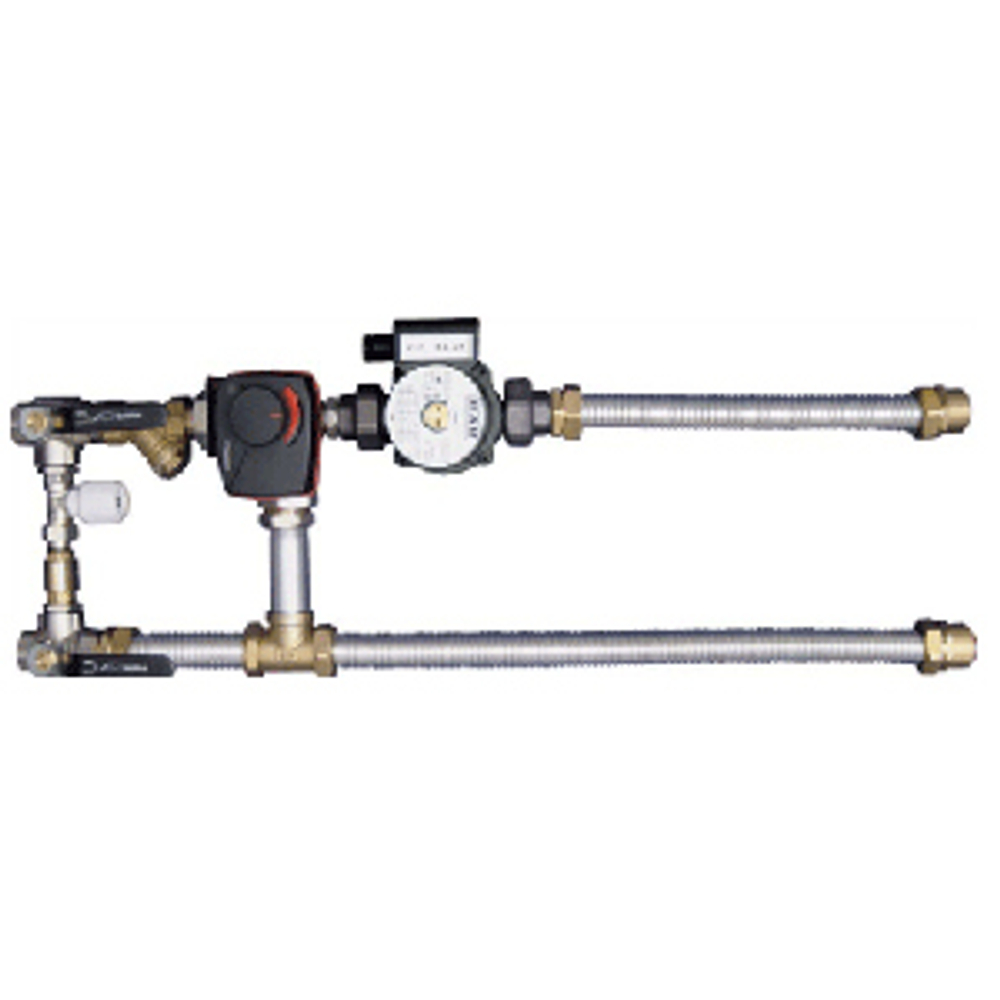

В состав смесительного узла входят: циркуляционный насос (2), трёхходовый вентиль (3) с сервоприводом(4), запорные шаровые вентили (8), фильтр отопительной воды (5), байпас с обратным (6) и регулировочным (7) клапаном, гибкие присоединительные трубки из нержавеющей стали.
При температуре подаваемой воды выше +110 ºС смесительные узлы обратной конфигурации, температура обратной воды в этом случае не должна превышать 110 ºС. Максимальное давление, которое подразумевает под собой полноценную работу системы не должно превышать 1 МПа, а минимальное не должно быть менее 20 кПа. Теплоносителем является вода или другие антифризные (незамерзающие) смеси. Монтаж осуществляется в горизонтальном положении вала насоса на минимальном расстоянии от вентиляционного нагревательного элемента.
Технические характеристики
| Код товара | 3024 |
| Размеры, (АхВхР) | 880мм х 250мм х G1’ |
| Питание насоса | 1, 220 В |
| Максимальная мощность насоса | 71 Вт |
| Максимальный ток насоса | 0,31 А |
| Степень защиты насоса | IP 44 |
| Питание сервопривода | 24 В |
| Мощность сервопривода | 8 VA |
| Момент сервопривода | 6 Н\м |
| Время поворота | 120 с |
| Сигнал управления | 0...10 V |
| Класс защиты | IP 41 |
Диаграмма подбора
