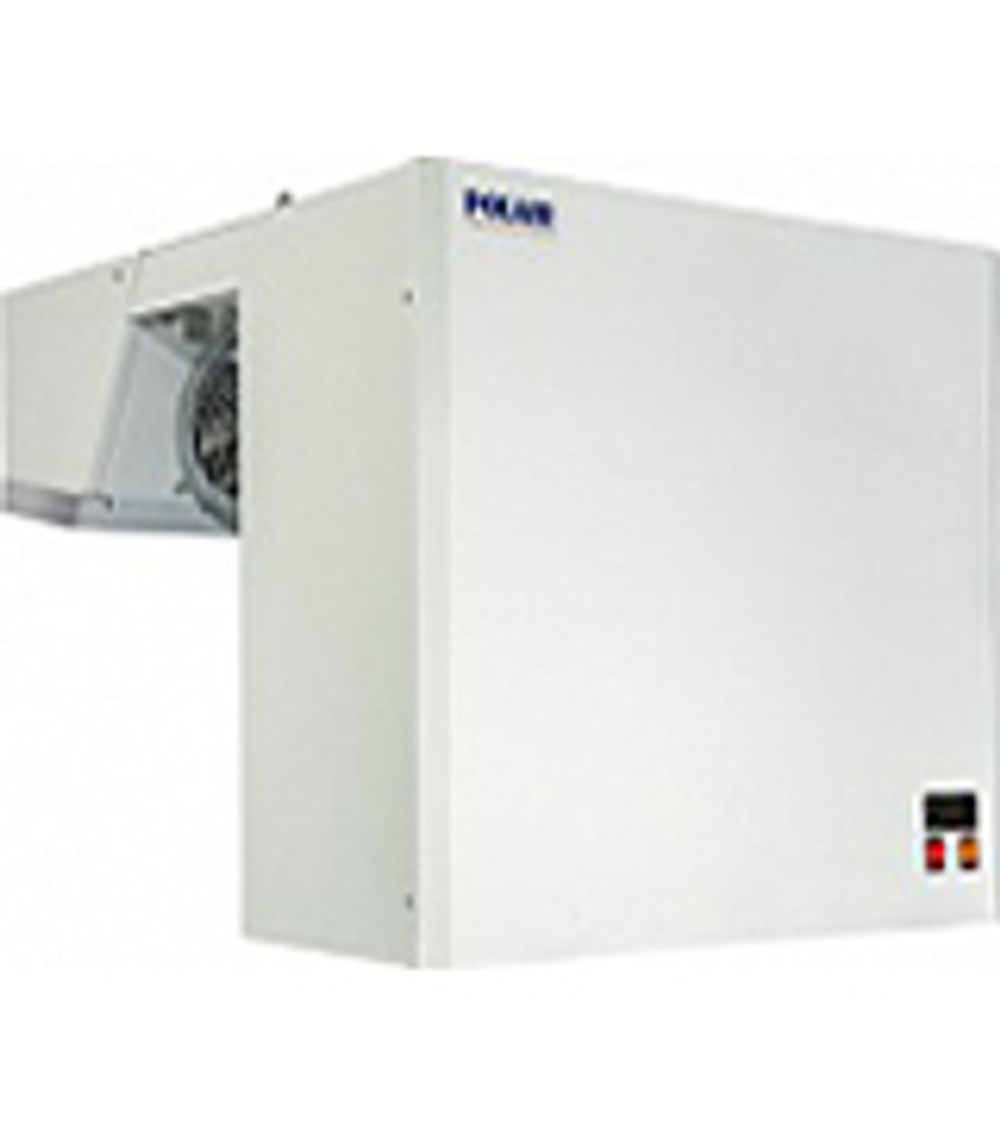

Моноблок ранцевый MB 211 R предназначен для охлаждения, замораживания и поддержания необходимой температуры в морозильных камерах и представляет собой полностью готовый к эксплуатации холодильный агрегат, заправленный фреоном и протестированный на заводе.
В моноблоке внутренний (воздухоохладитель) и внешний (компрессорно-кондесаторный агрегат) блоки соединены в единую конструкцию. Во внешнем блоке находится микроканальный алюминиевый конденсатор, два вентилятора обдува, компрессор, фильтр-осушитель, электрический блок управления, ванна сбора и выпаривания конденсата.
Во внутреннем находятся испаритель, два вентилятора обдува, электрический ТЭН оттайки испарителя, поддон сбора конденсата. При оттаивании конденсат сливается в ванну сбора (наружная часть) по трубке. Трубка обогревается ПЭНом.
В моноблоке используются герметичные поршневые компрессоры L`Unite Hermetique. В качестве дросселирующего устройства используется капиллярная трубка.
Моноблоки серии R (ранцевого исполнения) - холодильные машины, как среднетемпературные, так и низкотемпературные, в отличие от серии Standard и Professionale имеют микроканальный алюминиевый конденсатор.
При аналогичной холодопроизводительности преимуществами таких моноблоков являются:
- уменьшение массы,
- снижение расхода хладагента в среднем на 25-30%,
- повышение коррозионной стойкости из-за отсутствия гальванической коррозии, характерной для стыков двух разных металлов в традиционной конструкции теплообменников,
- снижение энергопотребления,
- более низкая цена.
Технические характеристики
| Рекомендуемый объем холодильной камеры (м3) | от 6 до 11 |
| Рабочий диапазон температур (°С) | не выше -18 |
| Напряжение (В, Гц) | 220, 50 |
| Максимальное энергопотребление (кВт) | 1,3 |
| Тип и количество хладагента (кг) | R404A, 0.44 |
| Габаритные размеры (мм) | 840х738x600 |
| Вес (кг) | 67 |
| Габариты в упаковке (мм) | 980х910х830 |
| Вес с упаковкой (кг) | 117 |
Таблица подбора на основании температур внутри и снаружи холодильной камеры
| Температура в камере | Температура внешняя | Q, Вт | V, м3при h=100мм | V, м3при h=80мм |
| - 15 ºС | +20 ºС | 1470 | 13,4 | 10,7 |
| +25 ºС | 1427 | 12,7 | 10,2 | |
| +30 ºС | 1344 | 11,5 | 9,2 | |
| +35 ºС | 1258 | 10,6 | 8,5 | |
| +40 ºС | 1163 | 9,2 | 7,4 | |
| +45 ºС | 1071 | 8,6 | 6,9 | |
| - 20 ºС | +20 ºС | 1263 | 10,4 | 8,3 |
| +25 ºС | 1214 | 9,8 | 7,8 | |
| +30 ºС | 1154 | 9,0 | 7,2 | |
| +35 ºС | 1076 | 8,1 | 6,5 | |
| +40 ºС | 994 | 7,0 | 5,6 | |
| +45 ºС | 909 | 5,9 | 4,7 |
Схема монтажа моноблоков (Тип R)
Чтобы подробнее ознакомиться с техническим описанием, схемами монтажа моноблока, а также с полным ассортиментом холодильного оборудования Polair скачайте Каталог POLAIR.
