Назначение

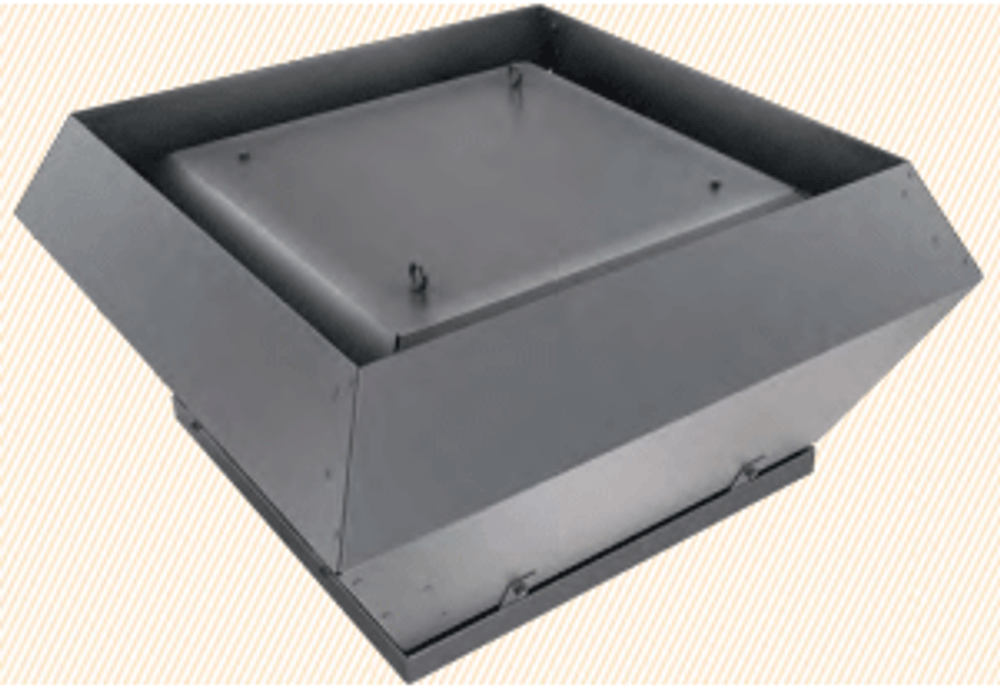

Крышный вентилятор VS 56/35-4D используются для перемещения воздуха и неагрессивных газовых смесей в системах вытяжной общеобменной вентиляции. Выполняются в наружном исполнении и монтируются на крышах таким образом, чтобы ось вращения рабочего колеса находилась вертикально. Вентиляторы имеют вертикальный выброс воздуха.
Корпус вентилятора VS 56/35-4D выполнен из оцинкованной стали, рабочее колесо из оцинкованной стали с назад загнутыми лопатками. Оснащен асинхронным электродвигателем с внешним ротором и встроенной защитой от перегрева (биметаллические термоконтакты). Корпус из алюминия. Степень защиты IP54. Обмотка оснащена дополнительной защитой от влаги. Класс нагревостойкости изоляции F. Температура перемещаемого воздуха от –40°С до +40°С.
Технические характеристики
| Максимальный расход воздуха | 2900 м3/ч |
| Максимальное полное давление | 340,0 Па |
| Обороты при макс. КПД | 1360 об/мин |
| Напряжение электродвигателя | 380 В |
| Максимальная электрическая мощность | 0,31 кВт |
| Максимальный ток | 1,45 А |
| Масса | 30,4 кг |
| Степень защиты | IP 54 |
Размеры
| А, мм | Б, мм | В, мм | Д, мм |
| 560 | 780 | 410 | 40 |
