Назначение

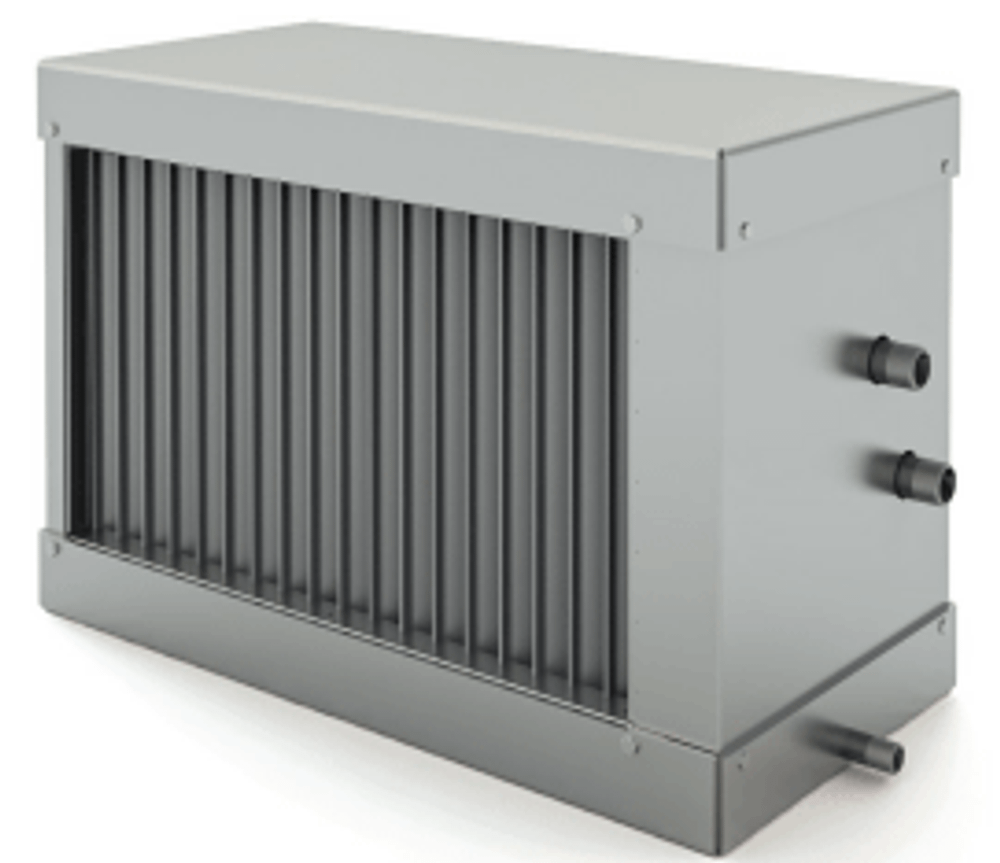

Воздухоохладитель водяной для прямоугольных каналов RW 70-40 представляет собой эффективный медно-алюминиевый пластинчатый теплообменник в трехрядном исполнении. Конструктивно воздухоохладитель представляет собой теплообменник, состоящий из алюминиевых ламелей толщиной 0,2 мм с шагом 2,5 мм и проходящих через них медных трубок диаметром 9,52 мм, расположенных в шахматном порядке. В качестве теплоносителя используется вода либо незамерзающие смеси (максимально допустимое давление 1,5 МПа).
Воздухоохладитель оснащен профильным каплеуловителем и поддоном с патрубками для отвода конденсата. Корпус изготавливается из оцинкованного листа.
Водяные воздухоохладители типа RW 70-40 устанавливаются непосредственно в канал воздуховода прямоугольного сечения систем вентиляции и кондиционирования воздуха промышленных и общественных зданий. Перемещаемый через канал воздух или другие невзрывоопасные газовые смеси, не должен содержать липких веществ, волокнистых, абразивных материалов, агрессивных примесей.
Технические характеристики
| Код товара | 7310 |
| Расход воздуха | 3500 м3/час |
| Расход воды | 3,24 м3/час |
| Гидравлическое сопротивление | 13,71 кПа |
| Холодопроизводительность | 16,9 кВт |
| Температура воздуха на выходе | 20 ºС |
| Диаметры патрубков | G1″ |
| Вес | 28 кг |
Размеры
| А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Ж, мм | З, мм | И, мм |
| 864 | 483 | 420 | 720 | 220 | 40 | 22 | 28 | 1030 |
