Назначение
Воздухонагреватель водяной для прямоугольных каналов WH 60-30/3 предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

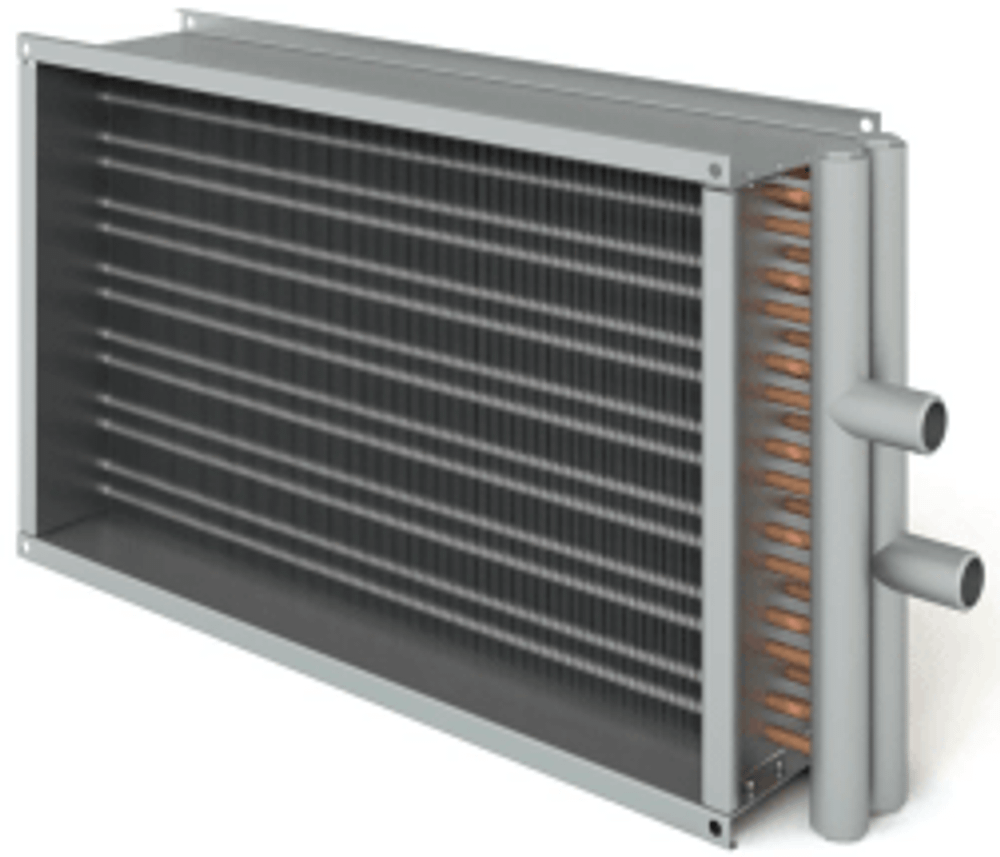

Конструктивно воздухонагреватель представляет собой медно-алюминиевый пластинчатый теплообменник в двухрядном исполнении, состоящий из алюминиевых пластин толщиной 0,2 мм и проходящих через них в шахматном порядкемедных трубок диаметром 9,52 мм. В качестве теплоносителя используется вода либо незамерзающие смеси.
Корпус изготавливается из оцинкованного листа. Максимально допустимая температура воды, используемая в качестве теплоносителя, не должна превышать 170°С, а максимально допустимое давление 1,5 МПа. Для удобства слива воды и обезвоздушивания теплообменника предусмотрены специальные резьбовые патрубки. Все теплообменники испытываются на герметичность водой под давлением 20 атм. в течение 10 минут.
Водяные воздухонагреватели типа WH 60-30/3 устанавливаются непосредственно в прямоугольный канал систем вентиляции и кондиционирования воздуха промышленных и общественных зданий. Перемещаемый через канал воздух или другие невзрывоопасные газовые смеси, не должен содержать липких веществ, волокнистых, абразивных материалов, агрессивных примесей.
Технические характеристики
| Код товара | 7290 |
| Расход воздуха | 3240 м3/час |
| Расход воды | 2,21 м3/час |
| Гидравлическое сопротивление | 21,08 кПа |
| Теплопроизводительность | 63,2 кВт |
| Диаметры патрубков | G1″ |
| Вес | 11,6 кг |
Размеры
| А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Ж, мм | И, мм | К, мм |
| 600 | 300 | 620 | 320 | 640 | 340 | 9 | 192 | 732 |
ЗАЩИТА ОТ ОБМЕРЗАНИЯ
Защита от обмерзания представляет собой комплекс взаимосвязанных мероприятий, предотвращающих теплообменник от замораживания при обычных условиях эксплуатации. Данный комплекс включает в себя следующие компоненты:
- капиллярный термостат AZT для защиты от обмерзания по воздуху;
- погружной (VSP) или накладной (VSN) датчики температуры обратного теплоносителя для защиты от обмерзания по воде;
- блок управления ACW.
РЕГУЛИРОВАНИЕ ТЕПЛОПРОИЗВОДИТЕЛЬНОСТИ
Теплопроизводительность нагревателей WH регулируется автоматически с помощью управляющего блока ACW и смесительного узла.
Плавное регулирование производительности достигается путем применения в качестве обвязки нагревателя смесительного узла SMEX, что позволяет точно поддерживать температуру приточного воздуха.
МОНТАЖ
Водяные нагреватели устанавливаются в любом положении, позволяющем провести их обезвоздушивание. Для предотвращения загрязнения нагревателя необходимо установить перед ним воздушный фильтр.
Нагреватели следует подключать по принципу противотока, так как при использовании прямоточной схемы подвода теплоностиеля мощность нагревателя снижается.
При установке нагревателя перед вентилятором необходимо регулировать его мощность таким образом, чтобы не превысить максимально допустимую температуру воздуха, перемещаемого вентилятором.
В случаях, когда нагреватель монтируется после вентилятора, рекомендуется предусмотреть между ними участок воздуховода длиной 1-1,5 м для выравнивания потока воздуха.
