Назначение

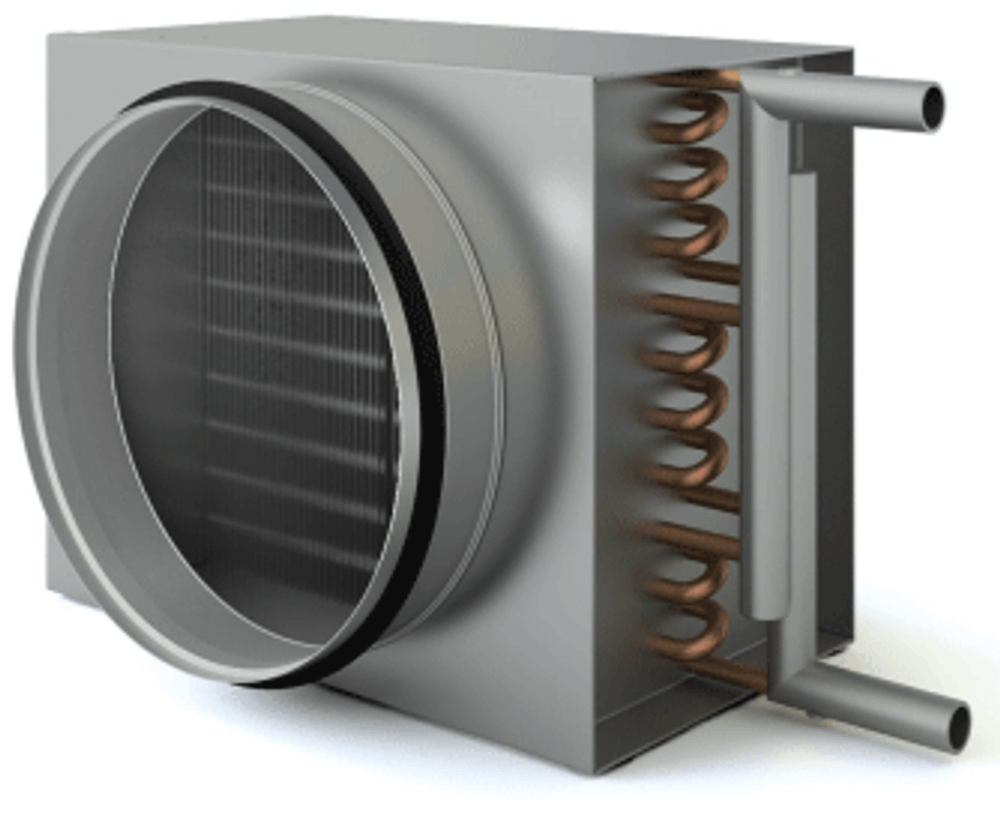

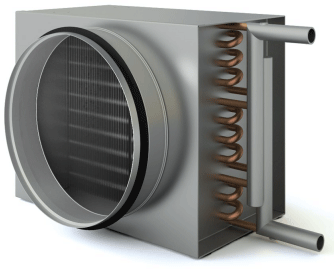

Воздухонагреватель водяной для круглых каналов KWH 200/2 представляет собой эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном исполнении. Конструктивно воздухонагреватель представляет собой теплообменник, состоящий из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. В качестве теплоносителя используется вода либо незамерзающие смеси.
Корпус изготавливается из оцинкованного листа. Максимально допустимая температура воды, используемая в качестве теплоносителя, не должна превышать 170°С, а максимально допустимое давление 1,5 МПа. Для удобства слива воды и обезвоздушивания теплообменника предусмотрены специальные резьбовые патрубки. В конструкции нагревателя предусмотрен специальный кронштейн для удобства фиксации баллончика капиллярного термостата.
Водяные воздухонагреватели типа KWH 200/2 устанавливаются непосредственно в канал воздуховода круглого сечения систем вентиляции и кондиционирования воздуха промышленных и общественных зданий. Перемещаемый через канал воздух или другие невзрывоопасные газовые смеси, не должен содержать липких веществ, волокнистых, абразивных материалов, агрессивных примесей.
Технические характеристики
| Код товара | 7302 |
| Расход воздуха | 400 м3/час |
| Расход воды | 0,22 м3/час |
| Гидравлическое сопротивление | 1,78 кПа |
| Теплопроизводительность | 6,2 кВт |
| Температура воздуха на выходе | 18 ºС |
| Диаметры патрубков | G1/2″ |
| Вес | 5,57 кг |
Размеры
| А, мм | Б, мм | В(±2), мм | Г, мм | Д, мм | Е, мм |
| 226 | 295 | 183 | 105 | 200 | 400 |
