Теплообменник водяной 2-х рядный TEWL 02.90-50 предназначен для нагрева и охлаждения путем теплопередачи входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.
Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

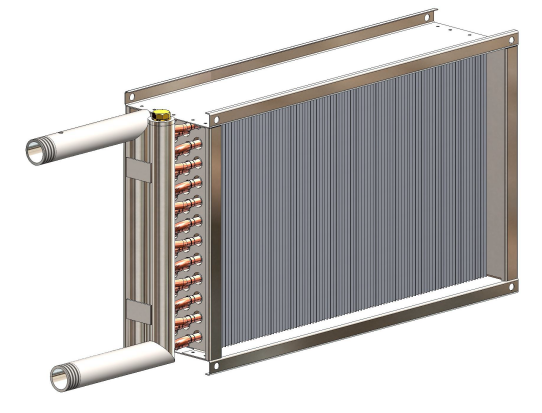

Конструктивно теплообменники являются 2-х (TEWL02) и 3-х (TEWL03) рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (диаметр 3/8/9.52мм). Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС.
Присоединение трубопроводов теплоносителя - резьбовое.
Технические характеристики
| Площадь поверхности теплообмена, м2 | 14,5 |
| Сопротивление по воздуху, Па | 96 |
| Расход теплоносителя (max), м3/час | 6,9 |
| Гидравлическое сопротивление, кПа | 28,9 |
| Заправочный объём, л | 3,7 |
| Вес, кг | 15,5 |

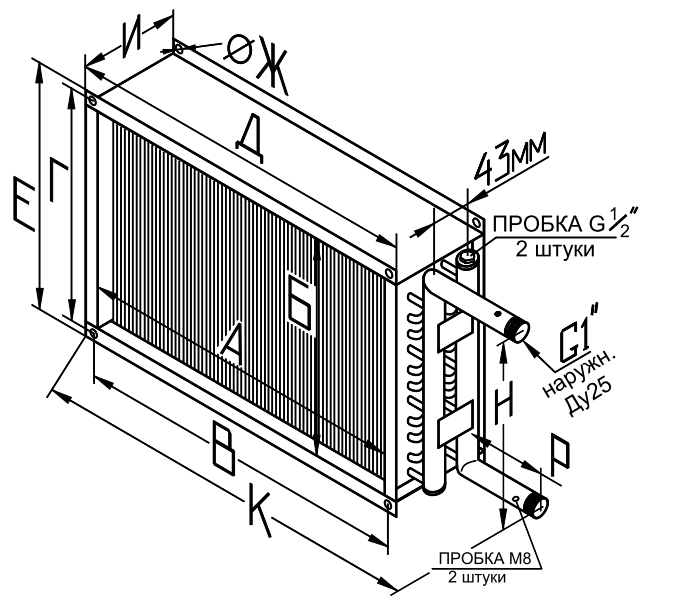

Размеры
| А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Ж, мм | И, мм | К, мм | H, мм | P, мм |
| 900 | 500 | 930 | 530 | 960 | 560 | 11 | 192/150 | 1165 | 485 | 162 |
