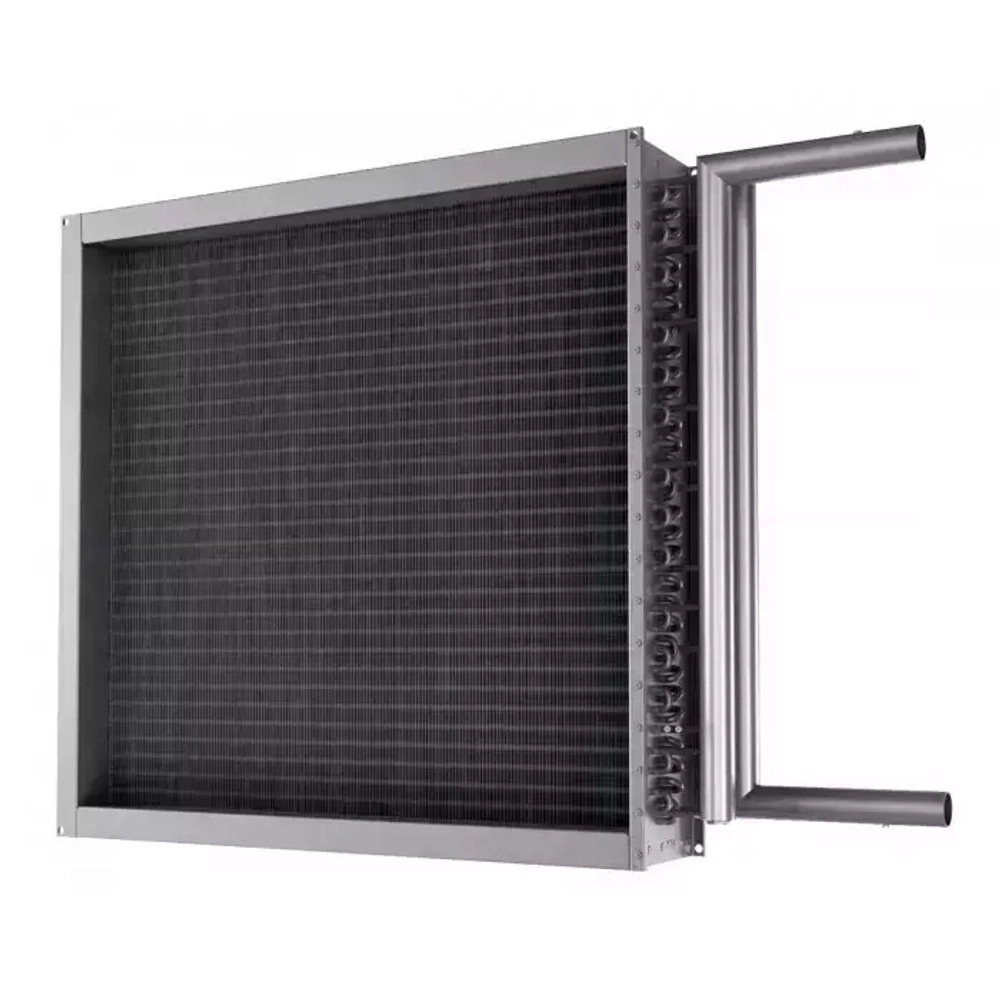

Теплообменник водяной 2-х рядный TEW 02.12.N0 / КАН (R9,52) 12/2 предназначен для нагрева и охлаждения путем теплопередачи входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.
Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.
Конструктивно теплообменники являются 2-х (TEW02) и 3-х (TEW03) рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (диаметр 9.52мм). Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС.
Присоединение трубопроводов теплоносителя - резьбовое.
Технические характеристики
| Площадь поверхности теплообмена, м2 | 64,9 |
| Сопротивление по воздуху, Па | 120 |
| Расход теплоносителя (max), м3/час | 17,7 |
| Гидравлическое сопротивление, кПа | 17,5 |
| Заправочный объём, л | 13,9 |
| Вес, кг | 54,0 |
Размеры
| А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Н, мм | К, мм | Р, мм | G |
| 1175 | 1126 | 1443 | 1541 | 1265 | 200 | 1105 | 86 | 230 | 2"(Ду50) |
