Теплообменник TEW 03.06.C0 вода 3 ряда / BАН (R9,52) 6/3 предназначен для охлаждения путем теплопередачи входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.
Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

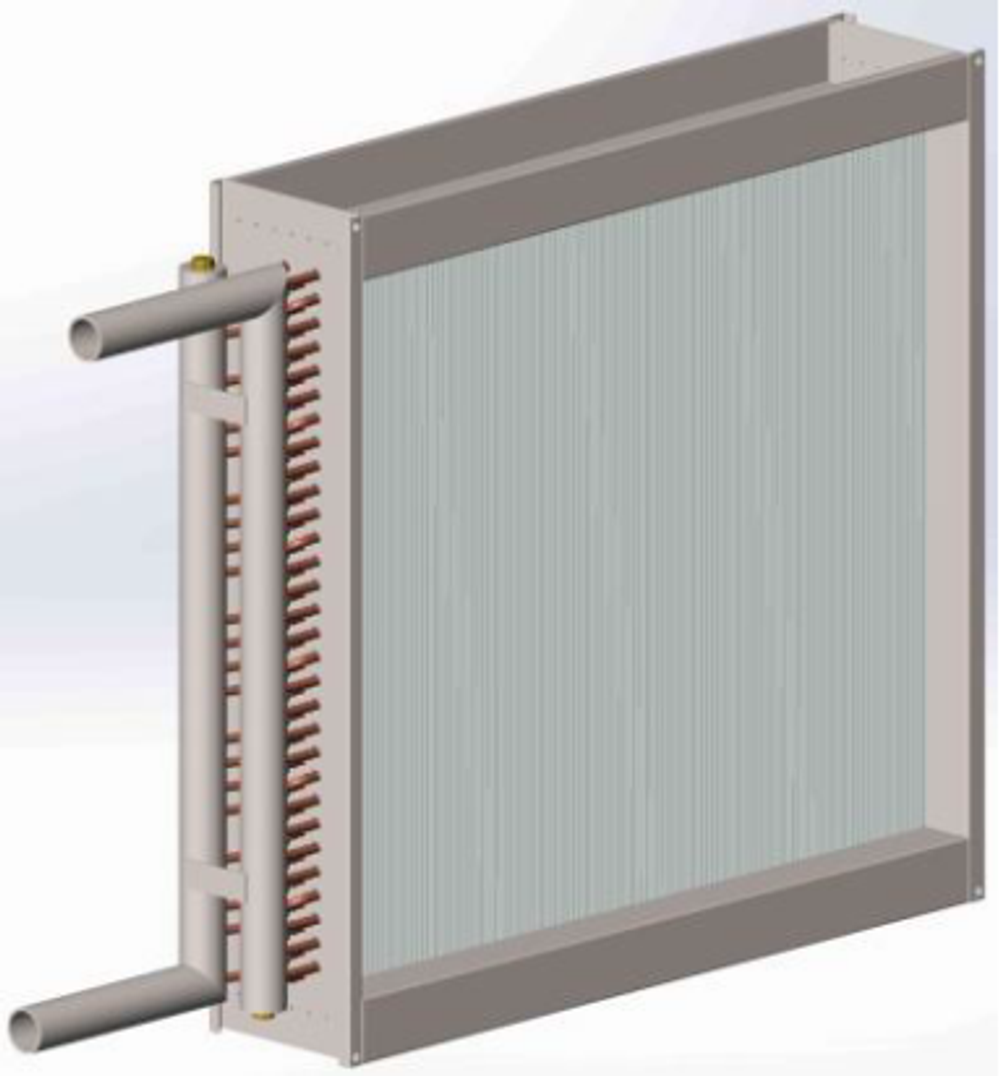

Конструктивно теплообменники являются 3-х (TEW03) и 4-х (TEW04) рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (диаметр 9.52мм). Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС.
Присоединение трубопроводов теплоносителя - резьбовое.
Технические характеристики
| Площадь поверхности теплообмена, м2 | 47,5 |
| Сопротивление по воздуху, Па | 189 |
| Расход теплоносителя (max), м3/час | 7,57 |
| Гидравлическое сопротивление, кПа | 25,2 |
| Заправочный объём, л | 8,8 |
| Вес, кг | 38,0 |
Размеры
| А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Н, мм | К, мм | Р, мм | G |
| 860 | 751 | 1223 | 890 | 905 | 200 | 742 | 86 | 230 | 1 1/2" (Ду40) |
