Назначение

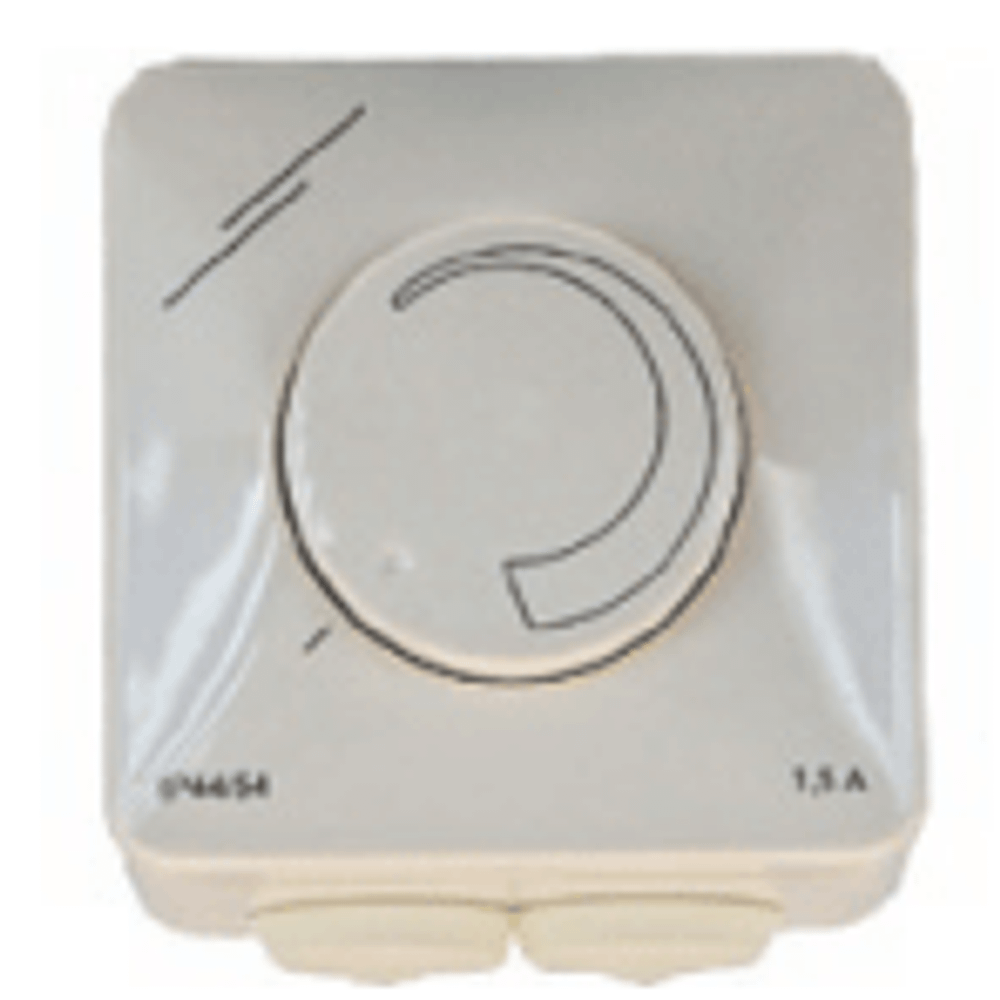

Электронные регуляторы оборотов типа RTY-1,5 предназначены для регулирования оборотов однофазных двигателей вентиляторов путем плавного изменения подаваемого напряжения. Минимальную скорость можно выбрать внутренним потециометром. Предназначен для настенного, а также для скрытого монтажа. Пластмассовая коробка: ASA, RAL 9070 белая - цвет слоновой кости, крышка полиамидная согласно IEC 60335 стандартам.
Возможно одновременное подключение вентиляторов с учетом того, чтобы их суммарный электрический ток не превышал максимальный ток вентилятора.
Технические характеристики
| Код товара | 3086 |
| Номинальное напряжение | 220 V, 50 Гц |
| Ток | 0,1 - 1,5 А |
| Предохранитель (5 А, 20 мм) | F 2,0 A-H |
| Максимальная температура окружающей среды | 35 ºС |
| Степень защиты (поверхностный/внутренний монтаж ) | IP 54/44 |
Схема подключения
1. Напряжение питания: 230 Vac, 50 Hz
2. 230 Vac нерегулируемый выход для лампы, вентиля, привода и подключение двигателя с тремя приводами. Работает включив регулятор (max 2A). Вход "bypass" к перключателю.
N - Нейтраль.
3. Регулируемый выход для двигателя
4. Держатель плавкого предохранителя
5. Потенциометр для настройки минимальных оборотов
Размеры
