Назначение
Нагреватель водяной трехрядный NPW 50-25/3 используется для нагрева приточного воздуха в системах приточной вентиляции с прямоугольным сечением воздуховодов. Нагреваемый воздух не должен содержать каких-либо агрессивных примесей. Может монтироваться в любом положении, обеспечивающем отвод воздуха из водяного контура. Допускает применение в качестве теплоносителя незамерзающие жидкости.

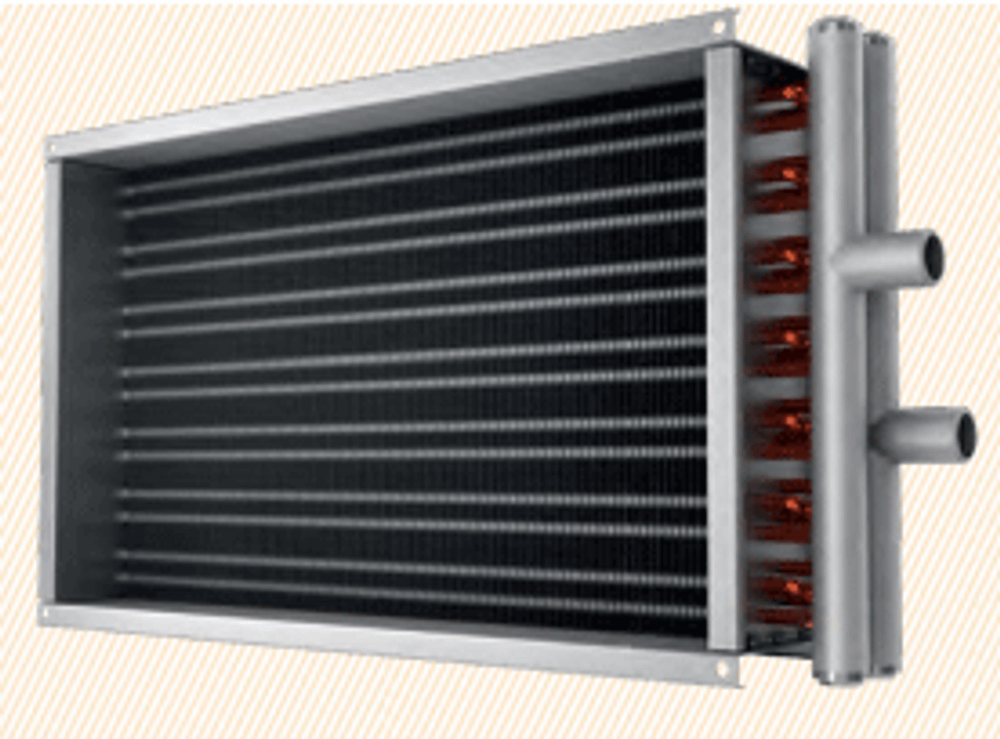

Поверхность теплообменника NPW 50-25/3 представляет собой медные трубки диаметром 9,52 мм с напрессованным на них алюминиевым оребрением (расстояние между ребрами 2,5 мм), корпус нагревателя изготавливается из оцинкованной стали.
Максимальная температура теплоносителя подаваемого в теплообменник – 170°С, максимальное давление теплоносителя – 1,5 МПа.
ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Расход воздуха | 1800 м3/ч |
| Расход воды | 1,82 м3/ч |
| Теплопроизводительность | 41,77 кВт |
| Выход воздуха | 29 С |
| Заправочный объем | 1,4 л |
| Масса | 8,6 кг |
Размеры
| А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Ж, мм |
| 500 | 250 | 520 | 270 | 540 | 290 | 9 |
Аэродинамические и гидравлические характеристики обогревателей NPW/3
