Назначение

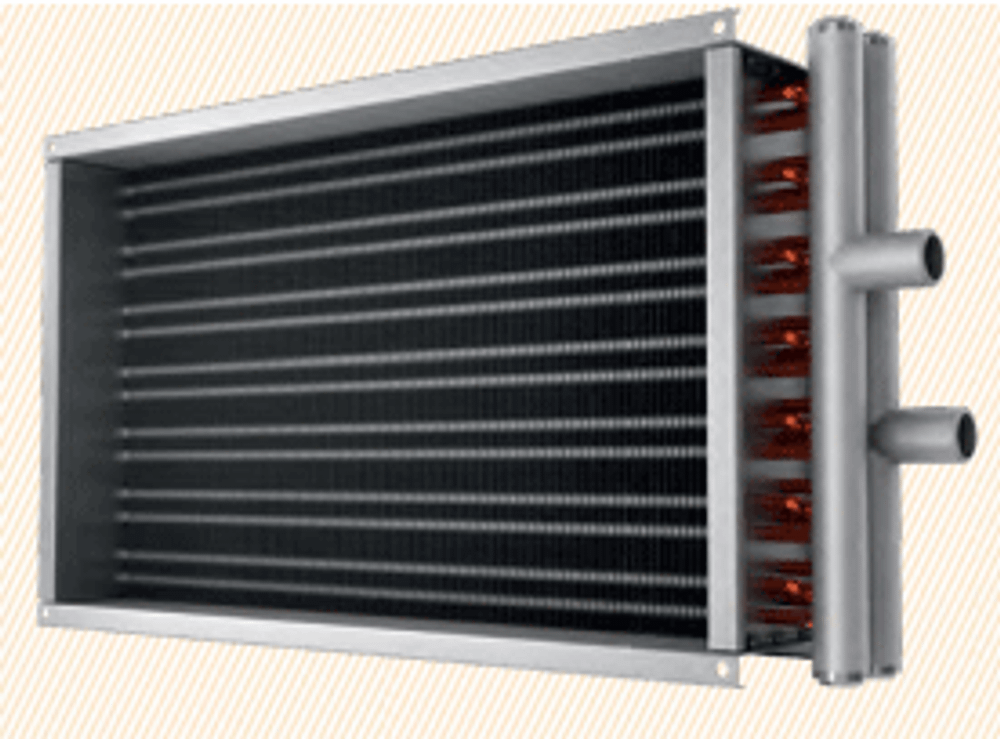

Нагреватель водяной трехрядный NPW 30-15/3 используется для нагрева приточного воздуха в системах приточной вентиляции с прямоугольным сечением воздуховодов. Нагреваемый воздух не должен содержать каких-либо агрессивных примесей. Может монтироваться в любом положении, обеспечивающем отвод воздуха из водяного контура. Допускает применение в качестве теплоносителя незамерзающие жидкости.
Поверхность теплообменника NPW 30-15/3 представляет собой медные трубки диаметром 9,52 мм с напрессованным на них алюминиевым оребрением (расстояние между ребрами 2,5 мм), корпус нагревателя изготавливается из оцинкованной стали.
Максимальная температура теплоносителя подаваемого в теплообменник – 170°С, максимальное давление теплоносителя – 1,5 МПа.
ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Расход воздуха | 520 м3/ч |
| Расход воды | 0,53 м3/ч |
| Теплопроизводительность | 12,02 кВт |
| Выход воздуха | 29 С |
| Заправочный объем | 0,6 л |
| Масса | 5,6 кг |
Размеры
| А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Ж, мм |
| 300 | 150 | 320 | 170 | 340 | 190 | 9 |
Аэродинамические и гидравлические характеристики обогревателей NPW/3
