Назначение
Вентилятор радиальный для прямоугольных каналов VR 60-30/28.4D применяется для перемещения воздушных или других невзрывоопасных газовых смесей без твердых абразивных и волокнистых материалов. Рабочий диапазон температур перемещаемого воздуха от -30°С до +40°С.
Установка производится в прямоугольные каналы систем вентиляции и кондиционирования воздуха. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки. В помещениях с высоким влагосодержанием вентилятор необходимо устанавливать клеммной коробкой вверх для предотвращения скапливания в ней конденсата.
Срок безотказной работы канального вентилятора данной модели составляет более 40 000 часов, что приблизительно равняется пяти годам. Класс изоляции: IP 54. Двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу тепла.

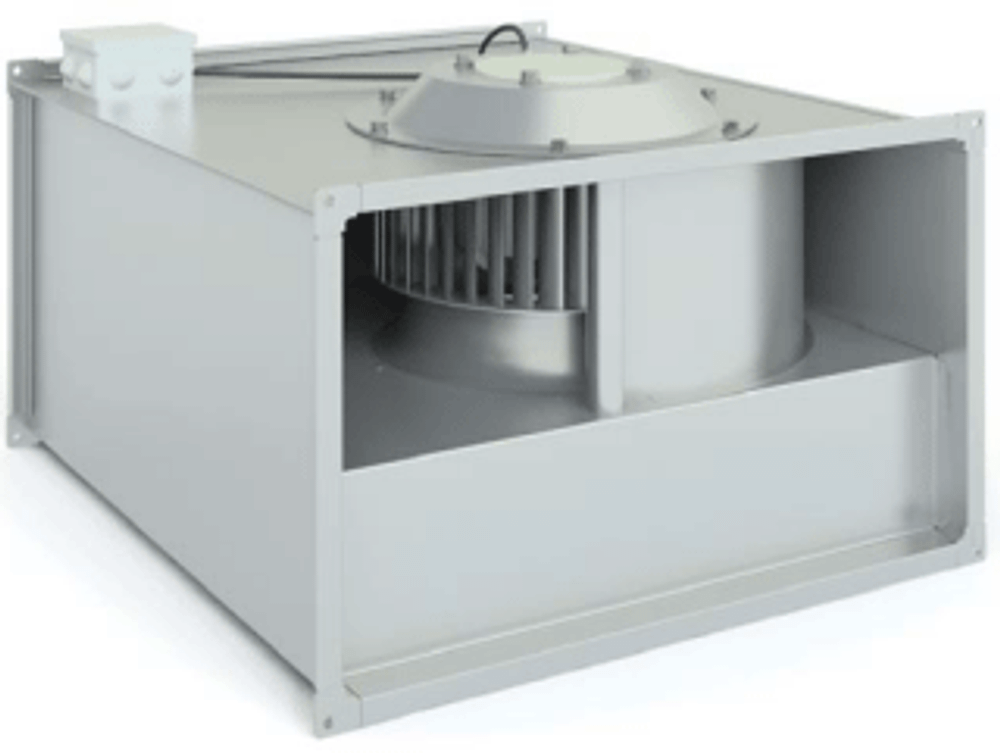

Конструктивно вентилятор VR 60-30/28.4D состоит из корпуса прямоугольной формы, который выполнен из оцинкованного листа толщиной 1,5 мм, рабочего колеса с вперед загнутыми лопатками, трехфазного электродвигателя с внешним ротором и высоким омическим сопротивлением.
Регулирование скорости вентиляторов VR 60-30/28.4D осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости. Надежная защита электродвигателя от перегрева встроенными термоконтактами.
Технические характеристики
| Код товара | 7209 |
| Максимальный расход воздуха | 3562 м3/ч |
| Максимальное полное давление | 496,7 Па |
| Обороты при макс. КПД | 1415 об/мин |
| Напряжение электродвигателя | 380 В |
| Максимальная электрическая мощность | 1,74 кВт |
| Максимальный ток | 2,5 А |
| Максимальная допустимая температура | 40ºС |
| Масса | 31,5 кг |
| Степень защиты | IP 54 |
