Назначение

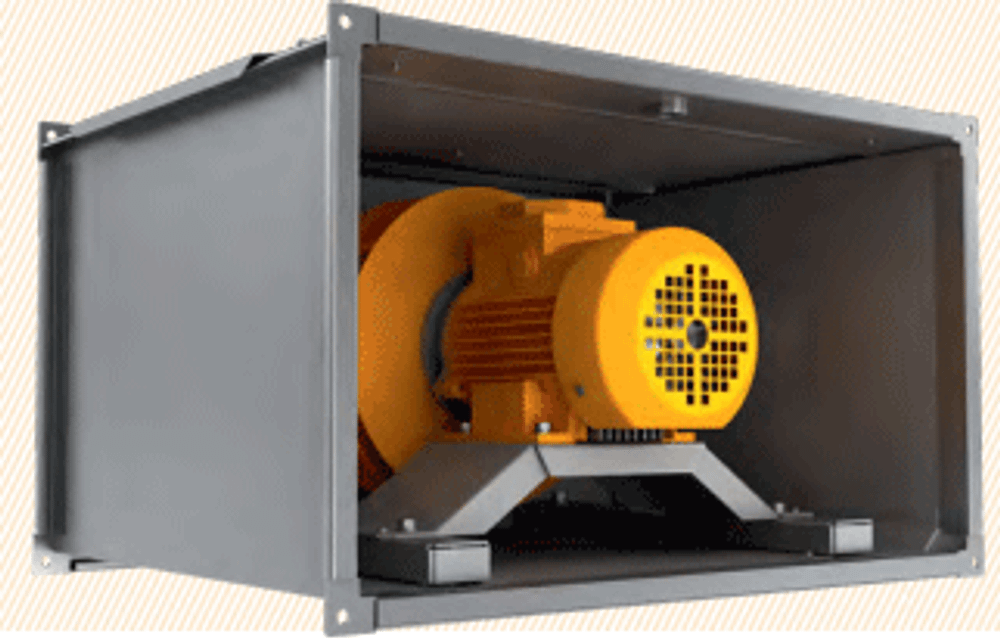

Вентилятор для прямоугольных каналов VL 100-50/45-4D используется для перемещения воздуха и неагрессивных газовых смесей в системах приточно-вытяжной общеобменной вентиляции c прямоугольным сечением воздуховодов. Монтируются в любом положении.
Установка производится в прямоугольные каналы систем вентиляции и кондиционирования воздуха в любом положении. Срок безотказной работы канального вентилятора данной модели составляет более 40 000 часов, что приблизительно равняется пяти годам.
Повышенная производительность достигается благодаря конструкции на базе свободного рабочего колеса (без спирального корпуса), низкое энергопотребление за счет рабочего колеса с назад загнутыми лопатками, установленного на валу электродвигателя, высокая эксплуатационная надежность благодаря встроенной защите электродвигателя от перегрева.
Регулирование скорости вентиляторов VL 100-50/45-4D осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Технические характеристики
| Максимальный расход воздуха | 7500 (11500) м3/ч |
| Максимальное полное давление | 500 (1400,0) Па |
| Обороты при макс. КПД | 1430 (2230) об/мин |
| Напряжение электродвигателя | 380 В |
| Максимальная электрическая мощность | 4,0 кВт |
| Максимальный ток | 8,4 А |
| Масса | 87,0 кг |
| Степень защиты | IP 54 |
Размеры
| А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Н, мм | К, мм | М, мм |
| 1000 | 500 | 1020 | 520 | 1060 | 560 | 553 | 670 | 11 |
